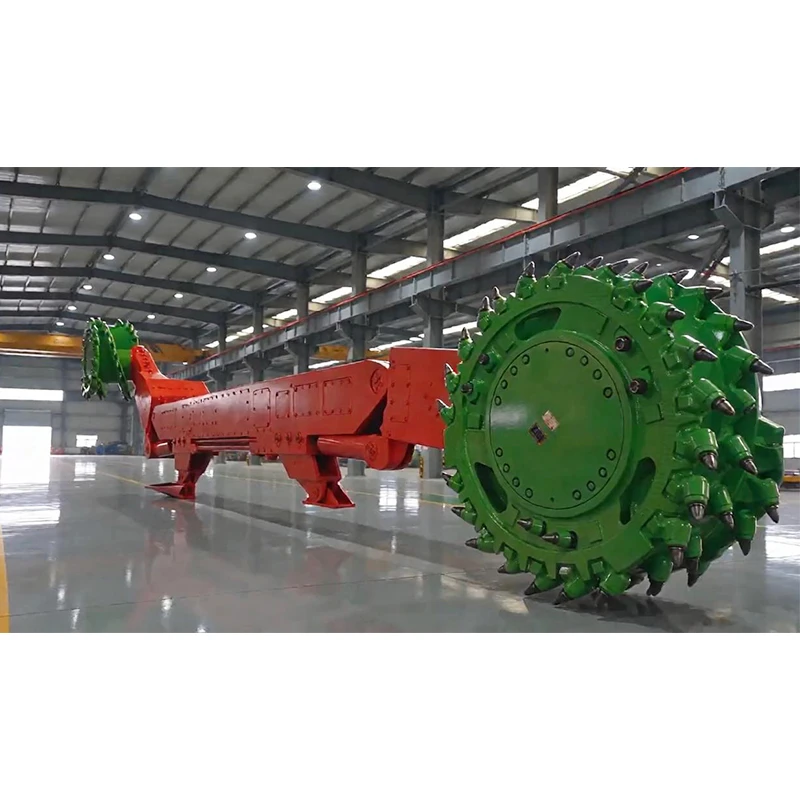

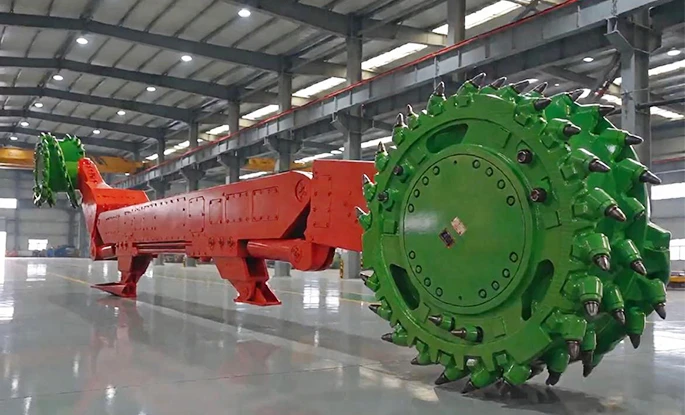

MG600/1450-WD Máy cắt kéo AC công suất cao
Máy cắt kéo AC công suất cao MG600/1450-WD được thiết kế cho các bề mặt làm việc năng suất cao trong các vỉa than dày. Danh mục sản phẩm còn bao gồm các biến thể MG500/1180-WD, MG500/1210-WD, MG550/1310-WD và MG650/1550-WD. MG600/1450-WD hàng đầu được cung cấp với cấu hình cấu hình thấp và cấu hình cao: chiều cao khai thác cấu hình thấp 2,3–4,5m, chiều cao khai thác cấu hình cao 2,5–5,3m, hoàn toàn phù hợp với các kịch bản khai thác đường may dày cắt lớn. Công suất lắp đặt đạt 1450kW, tốc độ vận chuyển dao động 0–9,7m/phút và lực vận chuyển đạt 946kN.
Máy cắt kéo AC công suất cao MG600/1450-WD được thiết kế cho các bề mặt làm việc năng suất cao trong các vỉa than dày. Danh mục sản phẩm còn bao gồm các biến thể MG500/1180-WD, MG500/1210-WD, MG550/1310-WD và MG650/1550-WD. MG600/1450-WD hàng đầu được cung cấp với cấu hình cấu hình thấp và cấu hình cao: chiều cao khai thác cấu hình thấp 2,3–4,5m, chiều cao khai thác cấu hình cao 2,5–5,3m, hoàn toàn phù hợp với các kịch bản khai thác đường may dày cắt lớn. Công suất lắp đặt đạt 1450kW, tốc độ vận chuyển dao động 0–9,7m/phút và lực vận chuyển đạt 946kN. Được trang bị bộ điều chỉnh tốc độ biến tần AC trên bo mạch và cơ cấu di chuyển bánh răng thanh răng, máy thích ứng với độ nghiêng làm việc lên tới 35°. Đường kính trống tùy chọn là 2000/2250/2500/2600mm với hai tùy chọn độ sâu web (800mm & 865mm); tốc độ quay của trống là 31r/phút và độ sâu tổng đạt 300mm khi kết hợp với trống φ2000mm cho hiệu suất phá than và làm sạch sàn vượt trội. Được cấp nguồn bằng nguồn điện mỏ cao áp 3300V tiêu chuẩn, máy nặng khoảng 86 tấn và hoạt động với băng tải cạp hạng nặng SGZ800, SGZ900 và SGZ1000. Các chức năng thông minh tích hợp như liên lạc từ xa, cắt bộ nhớ, khởi động bằng một phím và chẩn đoán lỗi khiến nó trở thành thiết bị hàng đầu để khai thác tự động quy mô lớn trong các mỏ thông minh hiện đại.
| Thông số kỹ thuật của máy khai thác than dòng MG 600/1450-WD | ||||||||
| Người mẫu | MG500/ 1180-WD |
MG500/ 1210-WD |
MG550/ 1310-WD |
MG600/ 1450-WD |
MG650/ 1550-WD |
|||
| Chiều cao khai thác (m) | Người lùn 2,3~4,5 | |||||||
| Loại cường độ cao 2,5 ~ 5,3 | ||||||||
| Chiều cao bề mặt máy (mm) | Người lùn 1551 | |||||||
| Cao cấp 2029 | ||||||||
| Chiều cao đường đi của than (mm) | Người lùn 731 | |||||||
| Cao cấp 1087 | ||||||||
| Góc nghiêng thích ứng (°) | ≤35° | |||||||
| Công suất lắp đặt (kW) | 1180(2×500 +2×75+30) |
1210(2×500 +2×90+30) |
1310(2×550 +2×90+30) |
1450(2×600 +2×110+30) |
1550(2×650 +2×110+30) |
|||
| Tốc độ kéo (m/phút) | 0~9.1 | 0~9.7 | 0~11.6 | |||||
| Lực kéo (kN) | 840 | 946 | 966 | |||||
| Phương pháp điều chỉnh tốc độ | Điều khiển tốc độ biến tần AC trên không | |||||||
| Phương pháp kéo | Loại bánh răng và chốt | |||||||
| Khoảng cách trung tâm xoay cánh tay rocker (mm) | 9000 | |||||||
| Chiều dài cánh tay rocker (mm) | 2947 | |||||||
| Đường kính trống (mm) | 1800;2000;2250;2500 | 2000;2250;2500;2600 | ||||||
| Độ sâu cắt (mm) | 800; 865 | |||||||
| Tốc độ con lăn (r/min) | 35 | 31 | ||||||
| Đo bí mật (mm) | 300 (con lăn φ2000) | |||||||
| Điện áp cung cấp (V) | 3300 | |||||||
| Tổng trọng lượng (t) | Khoảng 80 | Khoảng 86 | ||||||
| Hỗ trợ máy bay vận tải | SGZ800; SGZ900; SGZ1000 | |||||||
1. Điều khiển điện thông minh & bảo vệ an toàn toàn diện
Điều chỉnh tốc độ biến tần AC ổn định được kết hợp với bảo vệ đa cấp, chẩn đoán lỗi và lưu trữ dữ liệu lịch sử. Các chức năng bao gồm truyền dữ liệu từ xa, cắt bộ nhớ, điều khiển từ xa và dừng khởi động bằng một phím đáp ứng đầy đủ nhu cầu tự động hóa mỏ thông minh; các thông số vận hành chính được hiển thị bằng tiếng Trung để theo dõi trực quan. Mỗi động cơ cắt được trang bị một trục ly hợp và mô-men xoắn đàn hồi để hấp thụ tác động quá tải và ngăn ngừa hư hỏng cứng của động cơ và các bộ phận truyền động.
2. Cấu trúc chắc chắn và bảo trì thuận tiện
Các cánh tay chia thẳng có thể hoán đổi từ trái sang phải để mang lại tính linh hoạt cao hơn cho phụ tùng thay thế. Vỏ tay đòn được đúc từ thép đặc biệt nhập khẩu dành riêng cho máy cắt để chống mài mòn và va đập nặng. Khung được gắn chặt bằng thanh kéo thủy lực và bu lông cường độ cao cho độ cứng kết cấu tuyệt vời. Vật liệu chống mài mòn nhập khẩu được sử dụng cho giày hướng dẫn; bơm ba bánh cung cấp dầu tập trung để nâng hai thùng phuy đồng bộ với phản ứng nhanh.
3. Hiệu suất công suất cao cho sản lượng cao với đường may dày
Lực kéo mạnh 946kN hỗ trợ vận hành ổn định trên sườn dốc lên tới 35°. Nhiều kích thước trống lớn và hai lựa chọn độ sâu web cộng với độ sâu tổng 300mm giúp loại bỏ than sàn còn sót lại và giảm công việc làm sạch thủ công. Sản lượng trống mô-men xoắn cao tốc độ thấp giúp tăng hiệu quả phá than cứng và năng suất than cục.
4. Khả năng tương thích hệ thống tuyệt vời với thiết bị mặt
Phù hợp với nhà máy với băng tải cạp dòng SGZ công suất lớn mà không cần xây dựng lại địa điểm chính. Đầu vào nguồn điện áp cao 3300V phù hợp với lưới điện cao áp chính thống của các mỏ lớn trong và ngoài nước. Dòng sản phẩm đa mô hình gradient cho phép lựa chọn tùy chỉnh theo độ dày, độ cứng và độ nghiêng của đường may cục bộ.
5. Hỗ trợ kỹ thuật toàn chu kỳ ở nước ngoài
Chúng tôi điều chỉnh cấu hình máy và thông số kỹ thuật của trống dựa trên điều kiện đường may cục bộ, nguồn điện và mô hình băng tải; cung cấp các giải pháp mặt khai thác tích hợp, vận hành tại chỗ, đào tạo vận hành thông minh và cung cấp dài hạn các phụ tùng chống mài mòn chính hãng trên toàn thế giới.
