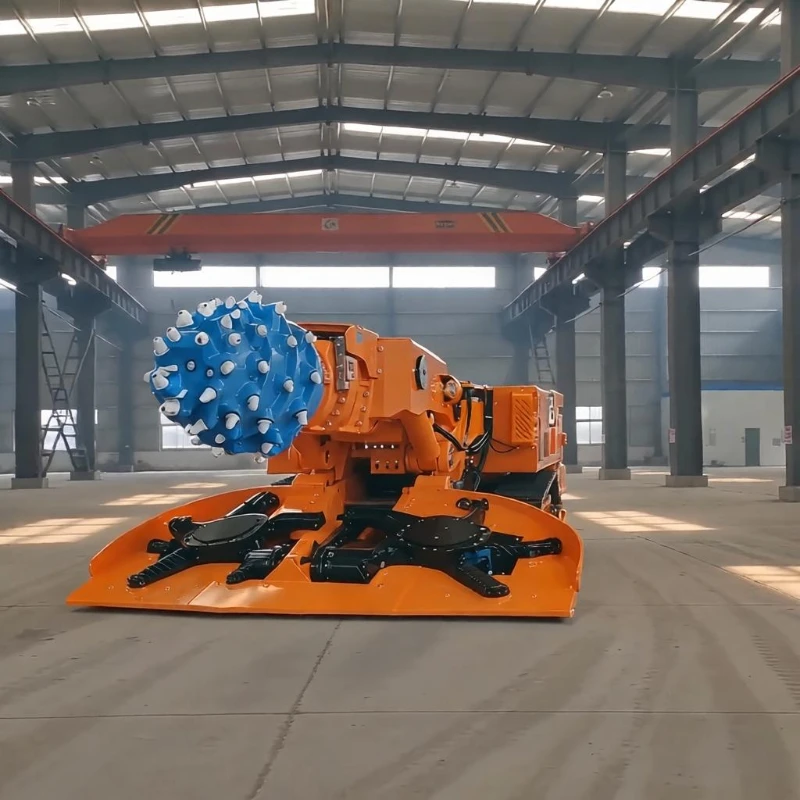

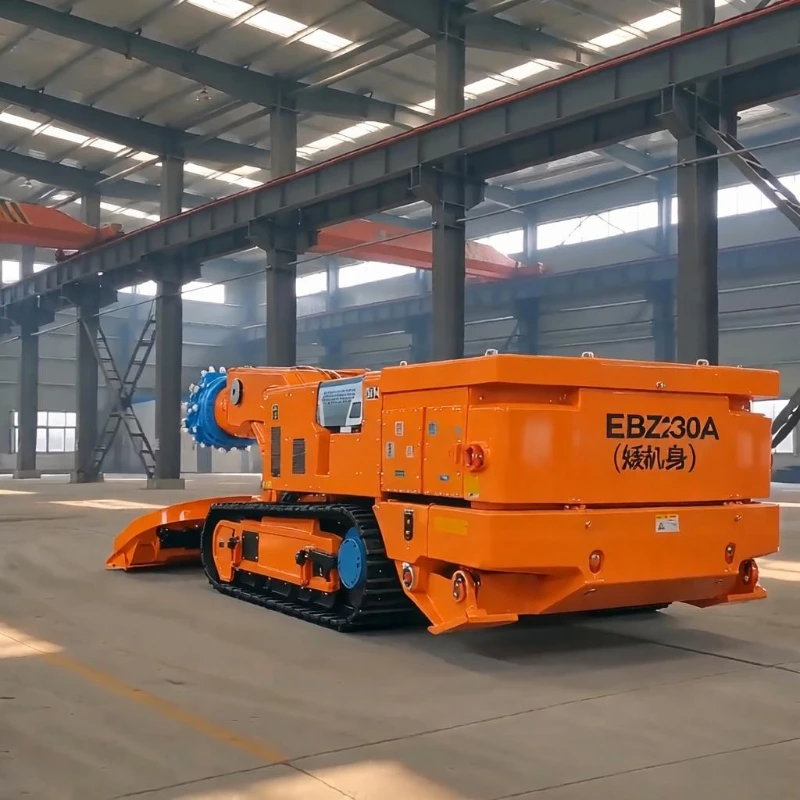

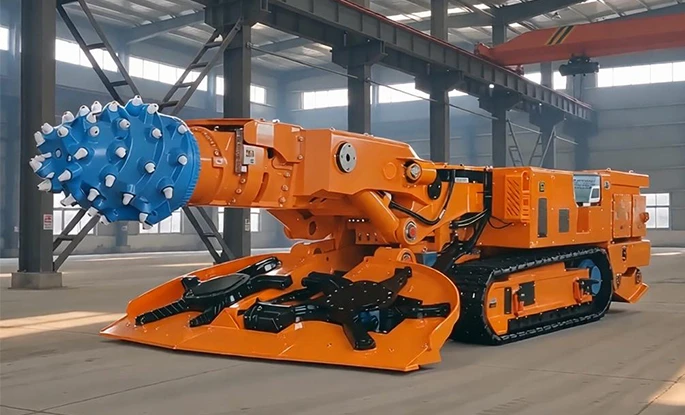

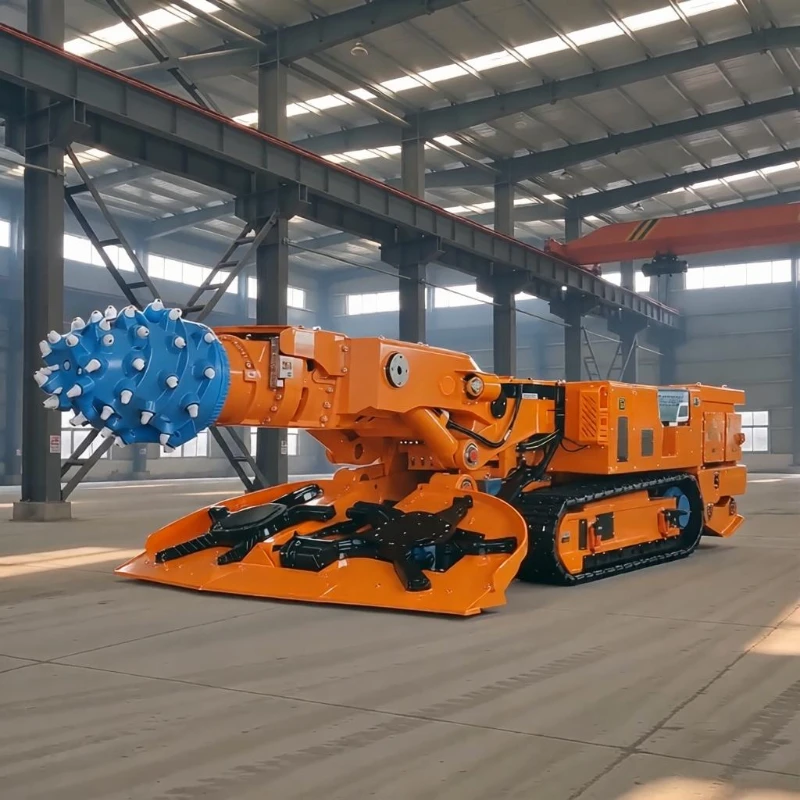

EBZ230A Roadheader loại cần cẩu cấu hình thấp
Máy đào đường hầm loại cần biên dạng thấp EBZ230A là thiết bị đào hầm hạng nặng được chế tạo cho các hoạt động khai thác mỏ toàn cầu, được tối ưu hóa cho các vỉa than mỏng, đường hầm có khoảng sáng thấp và các mỏ phức tạp thường xuyên có các lớp đá cứng xen kẽ. Nó giải quyết những thách thức khai thác phổ biến bao gồm không gian làm việc hạn chế theo chiều dọc, khả năng chống cắt đá cứng cao và các bề mặt làm việc không thể tiếp cận đối với máy đào đường tiêu chuẩn.
Máy đào đường hầm loại cần biên dạng thấp EBZ230A là thiết bị đào hầm hạng nặng được chế tạo cho các hoạt động khai thác mỏ toàn cầu, được tối ưu hóa cho các vỉa than mỏng, đường hầm có khoảng sáng thấp và các mỏ phức tạp thường xuyên có các lớp đá cứng xen kẽ. Nó giải quyết những thách thức khai thác phổ biến bao gồm không gian làm việc hạn chế theo chiều dọc, khả năng chống cắt đá cứng cao và các bề mặt làm việc không thể tiếp cận đối với máy đào đường tiêu chuẩn. Máy này sử dụng cấu trúc được tối ưu hóa chiều cao thấp trong khi vẫn duy trì hiệu suất cắt 230kW mạnh mẽ. Nó cắt đá một cách đáng tin cậy với cường độ nén lên tới 90MPa và mang lại hiệu quả tuyệt vời cũng như tiết kiệm chi phí trong điều kiện đá cứng 65MPa thông thường. Được xây dựng với khung nhỏ gọn cứng nhắc và thiết kế lắp ráp theo mô-đun, nó rất phù hợp cho các khu vực làm việc hạn chế, đường có mặt cắt ngang nhỏ và khai thác tầng cứng, hoạt động như một công cụ chính để đào hầm nhanh chóng trong các mỏ than mỏng và đá cứng trên toàn thế giới.
| EBZ230A (Cấu hình thấp) Roadheader loại bùng nổ – Thông số chính | |
| Tổng trọng lượng (t) | 71 |
| Chiều dài thân máy (m) | 10.5 |
| Chiều cao thân máy (m) | Tấm che 1,65 / Đầu cắt ngang 1,85 |
| Theo dõi chiều rộng bên ngoài (m) | 2.7 |
| Tổng chiều rộng đầu thu thập (m) | 3.2 |
| Chiều cao cắt định vị (m) | 2.2 – 4.3 |
| Chiều rộng cắt định vị (m) | 3.6 – 5.6 |
| Diện tích cắt (m2) | 7.9 – 24 |
| Khả năng leo dốc (°) | ±18 |
| Đầu cắt undercut (mm) | 250 |
| Đầu thu thập undercut (mm) | 350 |
| Cường độ nén một trục tối đa/kinh tế của đá cắt (MPa) | 90 / 65 |
| Áp lực chịu lực của mặt đất (MPa) | 0.17 |
| Công suất động cơ cắt (kW) | 230 |
| Tốc độ đầu cắt (r/min) | 37 |
| Công suất động cơ bơm dầu (kW) | 132 |
| điện áp cung cấp | AC1140V – 50Hz |
| Kích thước bộ phận không thể tháo rời tối đa (m) | Khung chính: 3,76 × 1,4 × 1,41 (có thể tách rời) Máng trước: 4,05 × 0,71 × 0,64 Khung đỡ phía sau: 2,64 × 1,46 × 1,35 |
| Trọng lượng bộ phận không thể tháo rời tối đa (t) | 7.9 |
Thiết kế cấu hình thấp được tùy chỉnh để có khả năng thích ứng với đường may thấp vượt trội. Chiều cao che phủ được giới hạn chỉ 1,65m, được phát triển đặc biệt cho những con đường bị giới hạn chiều cao. Nó hoạt động đáng tin cậy ở các bề mặt làm việc có khoảng sáng gầm thấp, nơi mà các máy đào đường hạng nặng thông thường không thể vận hành, cho phép lái linh hoạt và di chuyển êm ái trong các đường hầm hẹp dưới lòng đất.
Cắt đá cứng công suất cao mang lại hiệu suất ổn định ở các tầng phức tạp. Được trang bị động cơ cắt 230kW mô-men xoắn cao với khả năng dự trữ năng lượng dồi dào. Nó chống lại sự trì trệ hoặc kẹt cứng khi va vào các lớp đá cứng và đá cứng xung quanh. Nó hỗ trợ đào hầm thường xuyên nhanh chóng cho đá có độ cứng trung bình cũng như các nhiệm vụ đột phá cho các thành tạo đá có độ bền cao tại địa phương.
Khả năng thích ứng địa hình ngầm vượt trội để di chuyển ổn định. Các tấm rãnh mở rộng phân bổ đều tải trọng máy với áp lực mặt đất được tối ưu hóa, đạt được hiệu suất chống trượt và chống chìm tuyệt vời. Khả năng leo dốc ±18° cùng với độ sâu tổng hợp đủ giúp loại bỏ các vết bẩn trên sàn và mảnh vụn một cách hiệu quả để giữ cho đường di chuyển bằng phẳng trong quá trình vận hành.
Thu gom bùn trên phạm vi rộng cho chu kỳ đào hầm không ngừng. Tấm xẻng rộng 3,2m bao phủ các khu vực tập kết lớn để nhặt phân hiệu quả cao. Nó tránh tắc nghẽn khi tải nặng và phù hợp với công suất cắt cao, cắt giảm đáng kể thời gian ngừng hoạt động do tắc nghẽn vật liệu.
Dễ dàng vận chuyển từng đơn vị và khả năng tương thích rộng rãi với mỏ. Cấu trúc khung có thể tách rời của nó giúp quản lý trọng lượng thành phần đơn lẻ không thể tháo rời tối đa cho các phương thức vận chuyển ngầm hẹp. Tương thích với nguồn điện AC1140V tiêu chuẩn của mỏ, nó duy trì hoạt động đầy tải lâu dài với tỷ lệ hỏng hóc thấp và bảo trì hàng ngày đơn giản.
