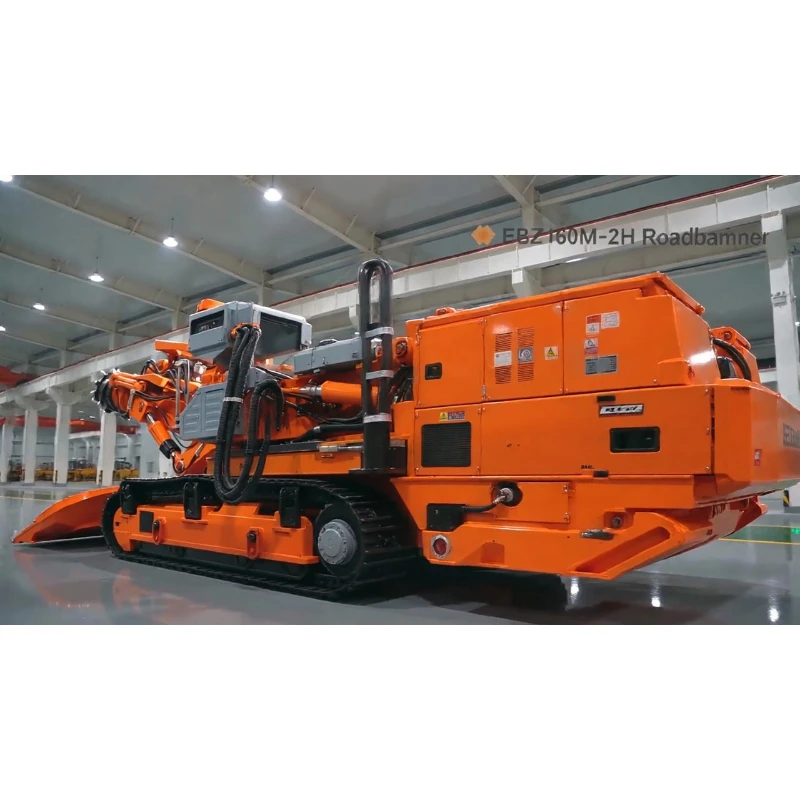

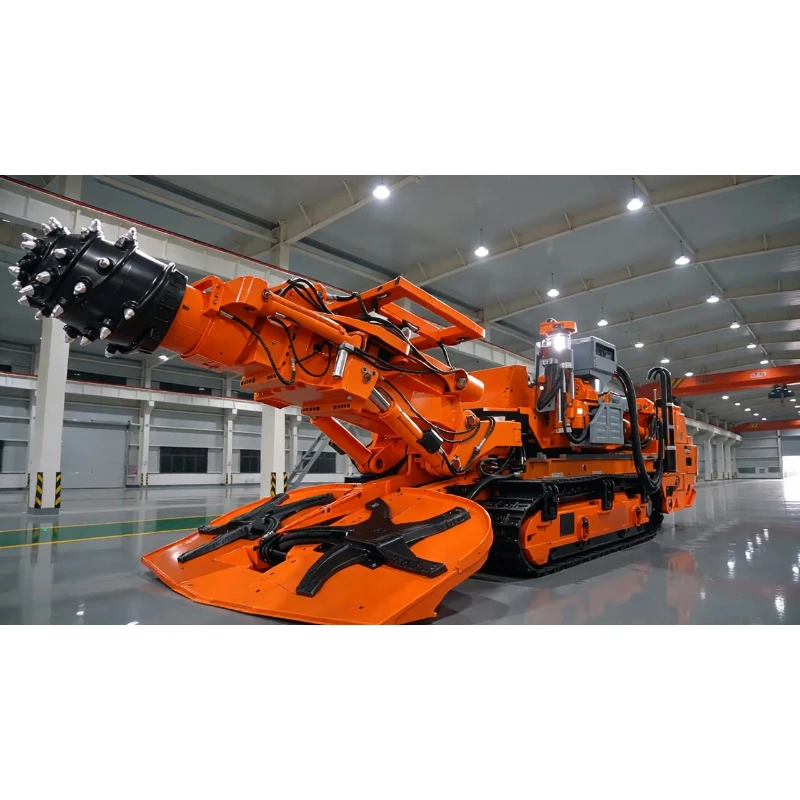

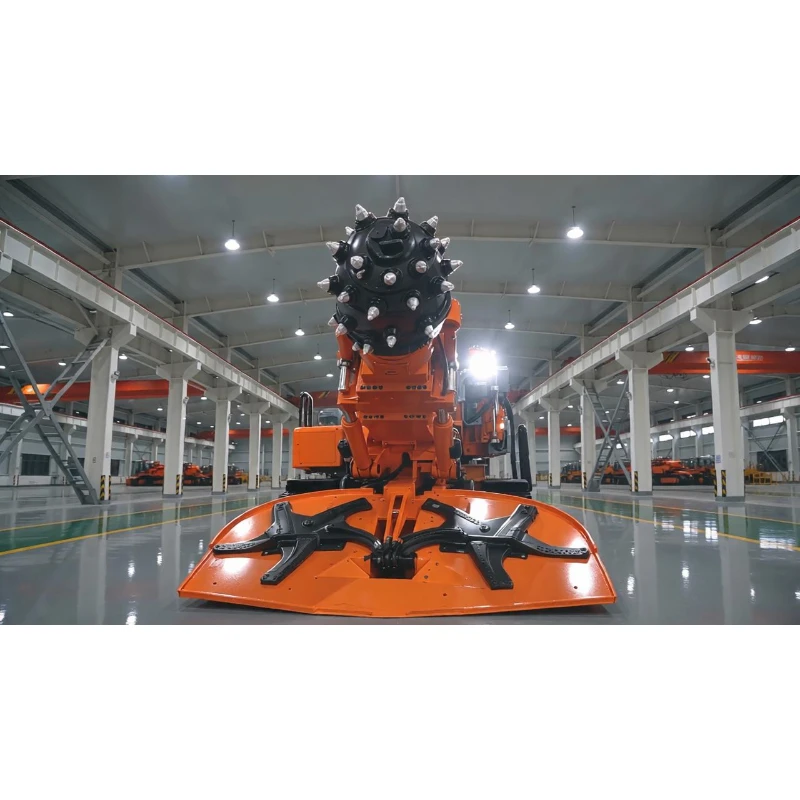

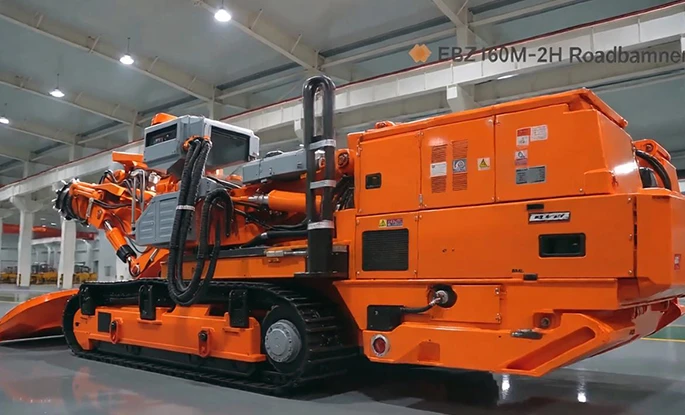

EBZ160M-2H Thợ mỏ Bolter
Máy khai thác bu lông EBZ160M-2H là máy tích hợp công suất trung bình dành cho các hoạt động đào hầm và neo. Nó tích hợp việc cắt đường, vận chuyển vật liệu và hỗ trợ bu lông trong một đơn vị, loại bỏ việc di chuyển thiết bị lặp đi lặp lại tại chỗ để xây dựng mỏ than cỡ trung bình. Được trang bị bộ phận cắt dạng ống lồng 550mm và bộ phận bắt vít kép, nó thực hiện việc đào và đỡ song song.
Máy khai thác bu lông EBZ160M-2H là máy tích hợp công suất trung bình dành cho các hoạt động đào hầm và neo. Nó tích hợp việc cắt đường, vận chuyển vật liệu và hỗ trợ bu lông trong một đơn vị, loại bỏ việc di chuyển thiết bị lặp đi lặp lại tại chỗ để xây dựng mỏ than cỡ trung bình. Được trang bị bộ phận cắt dạng ống lồng 550mm và bộ phận bắt vít kép, nó thực hiện việc đào và đỡ song song. Thiết kế phân chia mô-đun tạo điều kiện thuận lợi cho việc vận chuyển và lắp ráp dưới lòng đất. Nguồn điện bánh răng kép và nguồn điện áp kép phù hợp với việc khai thác thường xuyên các tầng đá có độ cứng trung bình, đóng vai trò như một cỗ máy cốt lõi cho quy trình làm việc hỗ trợ và đào hầm song song hiệu quả.
| Máy đào Roadheader EBZ160M-2H có chốt – Thông số chính | |
| Tổng trọng lượng (t) | 61 |
| Chiều dài thân máy (m) | 11.05 |
| Chiều cao thân máy (m) | Chiều cao thân 2,1 / Đầu cắt ngang 1,97 / Điểm cao nhất 2,5 |
| Theo dõi chiều rộng bên ngoài (m) | 2.52 |
| Tổng chiều rộng đầu thu thập (m) | 3.2 |
| Khả năng leo dốc (°) | ±18 |
| Đầu cắt undercut (mm) | 220 |
| Đầu thu thập undercut (mm) | 300 |
| Cường độ nén một trục tối đa/kinh tế của đá cắt (MPa) | ≤70 / ≤50 |
| Áp lực chịu lực của mặt đất (MPa) | 0.16 |
| Công suất động cơ cắt (kW) | 160 / 100 |
| Tốc độ đầu cắt (r/min) / Hành trình (mm) | 48 / 24 / 550 |
| Công suất động cơ bơm dầu (kW) | 110 |
| điện áp cung cấp | AC1140/660V – 50Hz |
| Chiều cao bu lông (m) | 3.0 – 4.45 |
| Chiều rộng bu lông (m) | 4.0 – 5.5 |
| Số lượng bu lông | 2 |
| Mô-men xoắn bu-lông (N·m) | 300 |
| Tốc độ định mức của Bolter (vòng/phút) | 500 |
| Diện tích hỗ trợ (m2) | 4.2 |
| Lực hỗ trợ (kN) | 30 |
| Kích thước bộ phận không thể tháo rời tối đa (m) | Khung chính: 3,38 × 1,2 × 1,4 Máng trước: 3,9 × 0,6 × 0,64 Khung đỡ phía sau: 2,8 × 1,39 × 0,94 |
| Trọng lượng bộ phận không thể tháo rời tối đa (t) | 5.8 |
Đường hầm & bu lông tích hợp cho hiệu quả cao hơn
Hai mũi khoan bu lông được gắn trên một máy để hoàn thành việc đào và neo đồng thời. Chiều cao hỗ trợ dao động trong khoảng 3,0–4,45m, chiều rộng hỗ trợ 4,0–5,5m với diện tích hỗ trợ là 4,2㎡. Nó cắt giảm thời gian chờ đợi không tải do thiết bị đào hầm và bắt vít riêng biệt, rút ngắn đáng kể chu kỳ hình thành đường.
Công suất bánh răng kép để thích ứng địa chất linh hoạt
Động cơ cắt cài đặt kép (160kW /100kW) hoạt động với hai tốc độ quay (48 vòng/phút, 24 vòng/phút) và hành trình ống lồng 550mm. Nó cắt đá có cường độ nén đơn trục lên tới 70MPa và mang lại hiệu suất tiết kiệm chi phí ở mức 50MPa, thích ứng tốt với cả địa tầng mềm và cứng trung bình.
Khả năng di chuyển đáng tin cậy trên địa hình ngầm phức tạp
Với tổng trọng lượng 61 tấn và chiều rộng đường ray 2,52m, áp lực mặt đất 0,16MPa giúp giảm nguy cơ chìm tàu. Khả năng leo dốc ±18° xử lý các đường hầm nhấp nhô. Tấm xẻng rộng 3,2m thu gom rác hiệu quả và ngăn chặn sự tích tụ vật liệu.
Hiệu suất bắt vít chuyên nghiệp để đường bộ an toàn hơn
Mỗi mũi khoan bu lông đá cung cấp mô-men xoắn 300N·m ở tốc độ 500 vòng/phút và lực hỗ trợ 30KN cho mỗi điểm neo. Gia cố vững chắc giúp ổn định đá xung quanh và giảm nguy cơ sụp đổ để đáp ứng các yêu cầu nghiêm ngặt về an toàn mỏ.
Giao hàng thuận tiện & Khả năng tương thích nguồn điện toàn cầu
Bộ phận nặng nhất không thể tháo rời chỉ nặng 5,8 tấn để dễ dàng vận chuyển và lắp ráp dưới lòng đất. Đầu vào điện áp kép (AC1140V / 660V) phù hợp với tiêu chuẩn nguồn điện của mỏ trên toàn thế giới. Động cơ bơm dầu 110kW phối hợp hoàn hảo với hệ thống cắt giúp vận hành ổn định liên tục trong ca dài.
