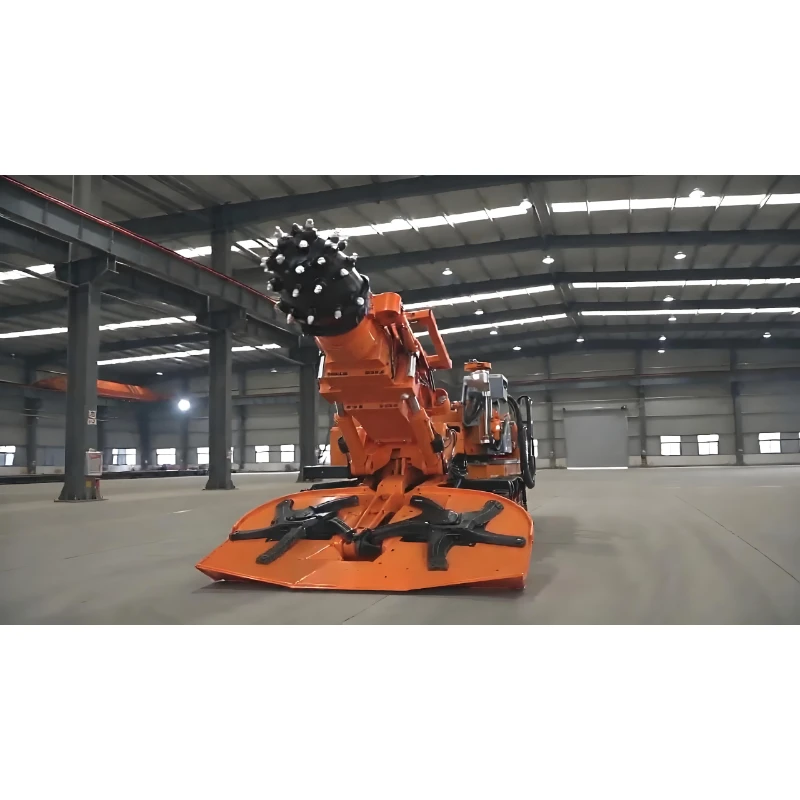

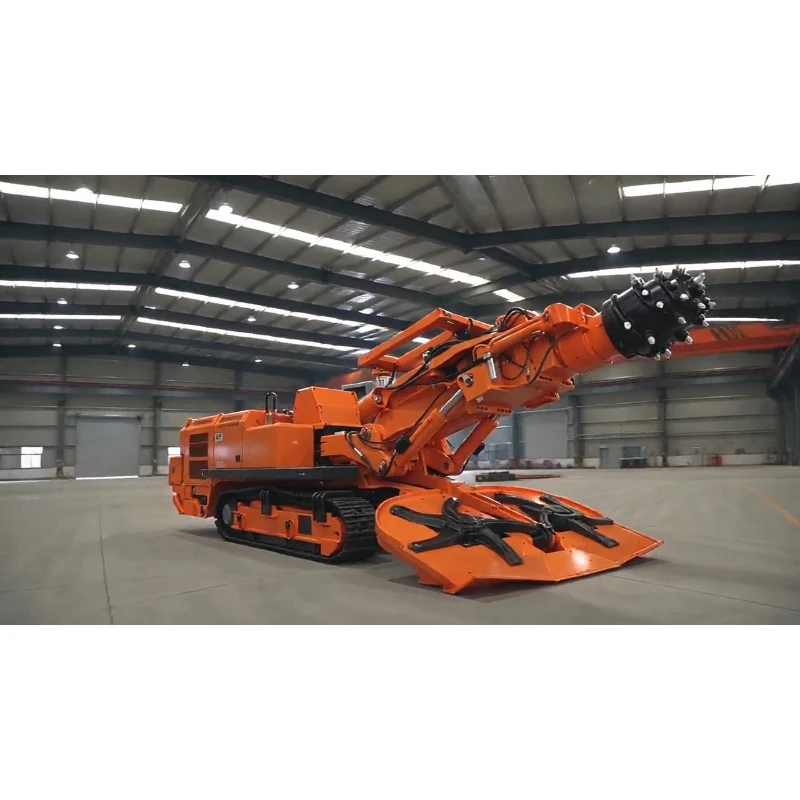

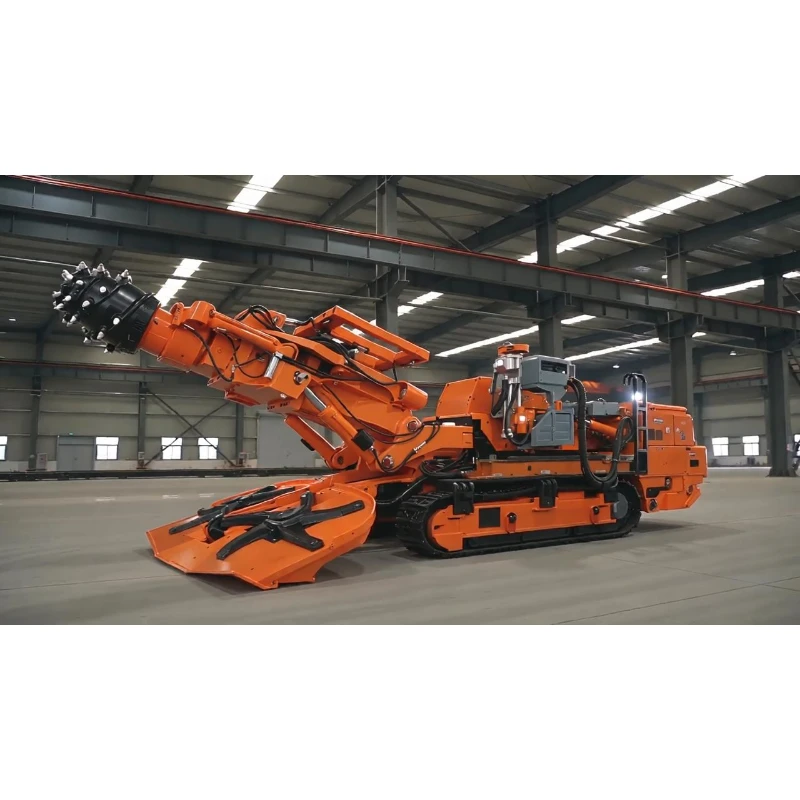

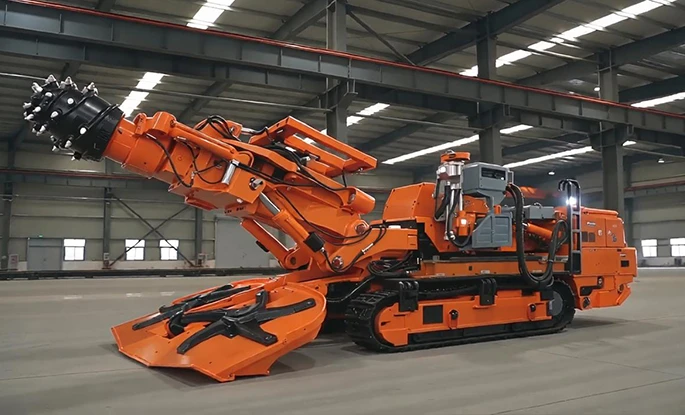

EBZ200M-2H Thợ mỏ Bolter
Máy khai thác bu lông EBZ200M‑2H là thiết bị đào hầm và neo tích hợp tiêu chuẩn hạng nặng, kết hợp cắt đá, vận chuyển gangue và hỗ trợ bu lông đồng bộ. Được trang bị động cơ cắt công suất kép và đầu cắt với hành trình ống lồng 700 mm, máy phá đá với cường độ nén một trục lên tới 85 MPa và mang lại khả năng vận hành tiết kiệm chi phí ở mức 60 MPa.
Máy khai thác bu lông EBZ200M‑2H là thiết bị đào hầm và neo tích hợp tiêu chuẩn hạng nặng, kết hợp cắt đá, vận chuyển gangue và hỗ trợ bu lông đồng bộ. Được trang bị động cơ cắt công suất kép và đầu cắt với hành trình ống lồng 700 mm, máy phá đá với cường độ nén một trục lên tới 85 MPa và mang lại khả năng vận hành tiết kiệm chi phí ở mức 60 MPa. Chiều cao thân xe tiêu chuẩn của nó phù hợp với đường có khoảng sáng gầm bình thường. Thiết kế phân chia mô-đun tạo điều kiện thuận lợi cho việc vận chuyển ngầm được phân đoạn. Bu lông kép cho phép đào và neo song song. Với mức năng lượng dự trữ đủ và khả năng gia cố đá xung quanh đáng tin cậy, nó hoạt động hiệu quả ở các tầng có độ cứng trung bình với mặt cắt ngang đường thông thường. Đối với các điều kiện làm việc có đường may thấp, khách hàng có thể chọn biến thể máy khai thác bu lông EBZ200M‑2H cấu hình thấp của chúng tôi.
| Máy đào Roadheader EBZ200M-2H có chốt – Thông số chính | |
| Tổng trọng lượng (t) | 87 |
| Chiều dài thân máy (m) | 12.28 |
| Chiều cao thân máy (m) | Chiều cao thân 2,2 / Đầu cắt ngang 2,6 / Điểm cao nhất 2,6 |
| Theo dõi chiều rộng bên ngoài (m) | 2.86 |
| Tổng chiều rộng đầu thu thập (m) | 3.6 |
| Khả năng leo dốc (°) | ±18 |
| Đầu cắt undercut (mm) | 250 |
| Đầu thu thập undercut (mm) | 350 |
| Cường độ nén một trục tối đa/kinh tế của đá cắt (MPa) | 85 / 60 |
| Áp lực chịu lực của mặt đất (MPa) | 0.17 |
| Công suất động cơ cắt (kW) | 200 / 110 |
| Tốc độ đầu cắt (r/min) / Hành trình (mm) | 46 / 23 / 700 |
| Công suất động cơ bơm dầu (kW) | 132 |
| điện áp cung cấp | AC1140V – 50Hz |
| Chiều cao bu lông (m) | 3.5 – 5.1 |
| Chiều rộng bu lông (m) | 4.5 – 6.1 |
| Số lượng bu lông | 2 |
| Mô-men xoắn bu-lông (N·m) | 350 |
| Tốc độ định mức của Bolter (vòng/phút) | 500 |
| Diện tích hỗ trợ (m2) | 4.2 |
| Lực hỗ trợ (kN) | 30 |
| Kích thước bộ phận không thể tháo rời tối đa (m) | Khung chính phía trước: 2,4 × 1,38 × 1,27 Khung chính phía sau: 2,37 × 1,4 × 1,45 Máng trước: 2,8 × 0,74 × 0,68 Khung đỡ phía sau: 3.0 × 1.62 × 1.47 |
| Trọng lượng bộ phận không thể tháo rời tối đa (t) | 5.2 |
Đầu cắt tốc độ kép công suất kép với Hành trình ống lồng cực dài cho hiệu suất đá cứng vượt trội
Động cơ cắt hai cài đặt (200 kW /110 kW) chạy ở tốc độ 46 vòng/phút và 23 vòng/phút. Hành trình ống lồng 700 mm tăng cường khả năng định hình biên dạng và khả năng chịu lực tối đa của đá là 85 MPa. Ở điều kiện tầng 60 MPa điển hình, nó duy trì mức tiêu thụ điện năng ổn định và tốc độ nâng cao cao; hành trình dài bằng kính thiên văn định hình đường viền một cách linh hoạt để có bề mặt hoàn thiện mịn hơn.
Kích thước thân xe tiêu chuẩn cho đường thông thường và khả năng thích ứng địa hình ổn định
Với trọng lượng 87 tấn, tổng chiều dài 12,28 m, máy cao 2,2 m và chiều cao làm việc tối đa 2,6 m. Đường ray rộng 2,86 m phân bổ trọng lượng ở áp suất mặt đất 0,17 MPa để mang lại hiệu quả chống chìm tuyệt vời, đồng thời khả năng leo dốc ±18° có khả năng vượt qua địa hình nhấp nhô dưới lòng đất một cách đáng tin cậy.
Đào và neo song song với phạm vi hỗ trợ rộng để đảm bảo an toàn cao hơn
Hai mũi khoan bu lông cung cấp mô-men xoắn 350 N·m ở tốc độ 500 vòng/phút với lực neo 30 KN mỗi điểm. Chiều cao hỗ trợ dao động từ 3,5–5,1 m, chiều rộng hỗ trợ 4,5–6,1 m với diện tích hỗ trợ là 4,2㎡. Việc neo tiến hành đồng thời với việc đào hầm để loại bỏ thời gian ngừng di chuyển và ổn định đá xung quanh kịp thời trước nguy cơ sụp đổ.
Đĩa xẻng rộng để thu thập vật liệu hiệu quả và xả vật liệu không bị gián đoạn
Tấm xẻng có chiều rộng tối đa 3,6 m với độ sâu hút 350 mm sẽ thu gom triệt để các rãnh đất thấp và ngăn ngừa tắc nghẽn ngay cả trong điều kiện rãnh dày, phù hợp với nhịp đào hầm hạng nặng để loại bỏ bùn đất liên tục.
Vận chuyển phân chia thuận tiện và Nguồn điện tương thích với mỏ để vận hành theo ca dài
Bộ phận đơn nặng nhất không thể tháo rời chỉ nặng 5,2 tấn; bốn cụm phân đoạn vượt qua các tuyến đường vận chuyển ngầm tiêu chuẩn một cách dễ dàng sau khi chia tách. Động cơ bơm dầu 132 kW kết hợp hoàn hảo với hệ thống cắt. Đầu vào nguồn điện AC1140 V‑50 Hz phù hợp với các tiêu chuẩn phổ biến của mỏ than trong nước, đảm bảo tỷ lệ hỏng hóc thấp và dễ dàng bảo trì trong thời gian dài làm việc liên tục.
