EBZ230M-2H Thợ mỏ Bolter

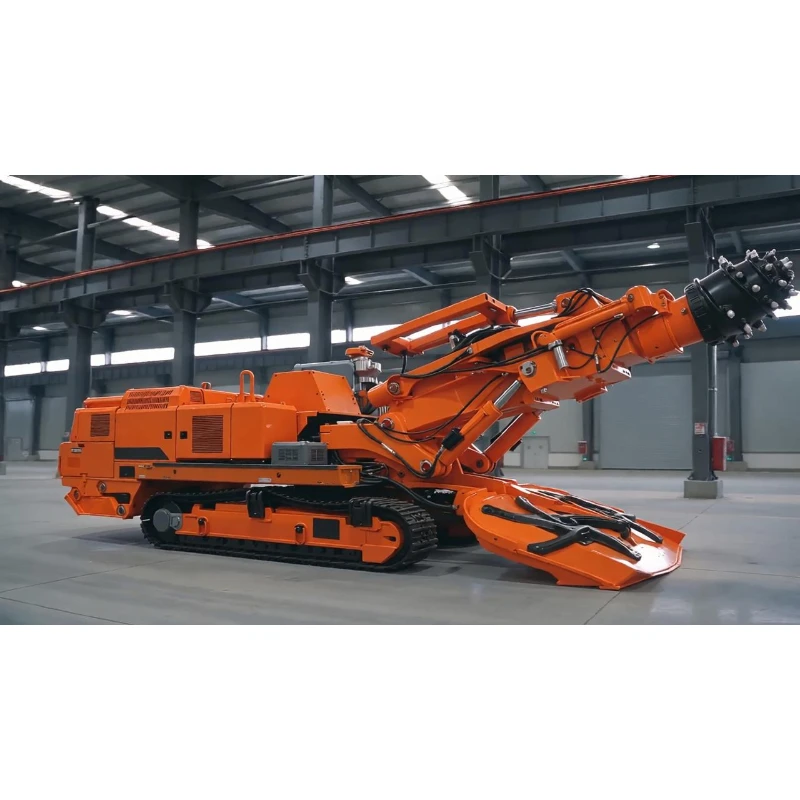

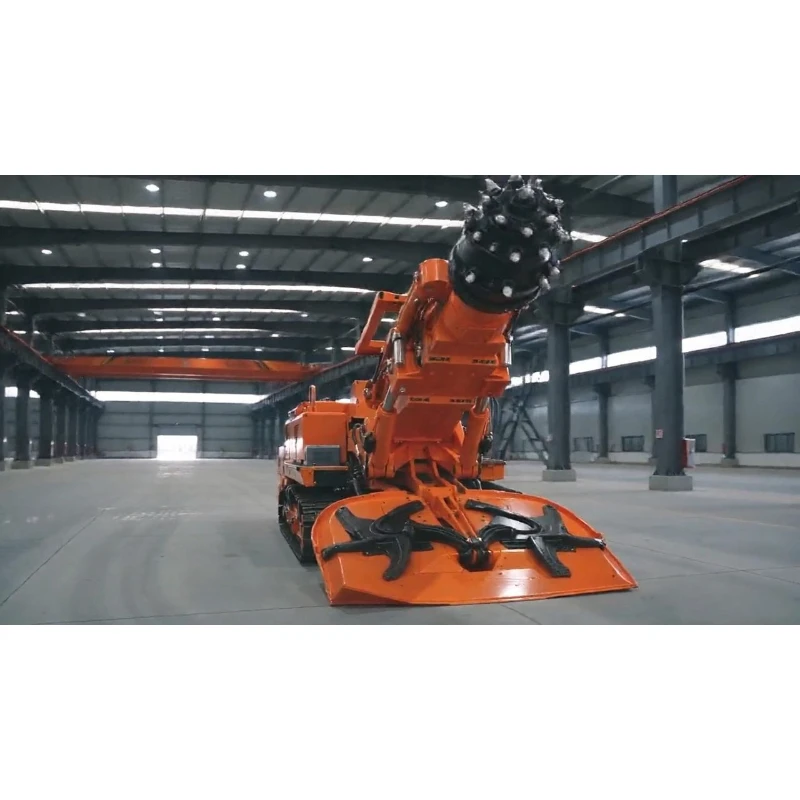

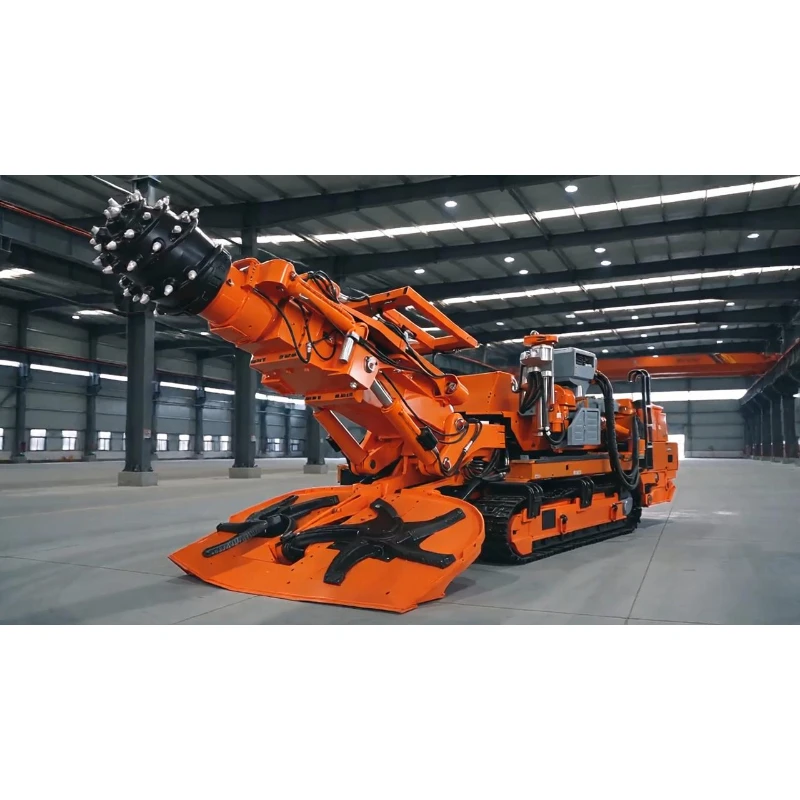

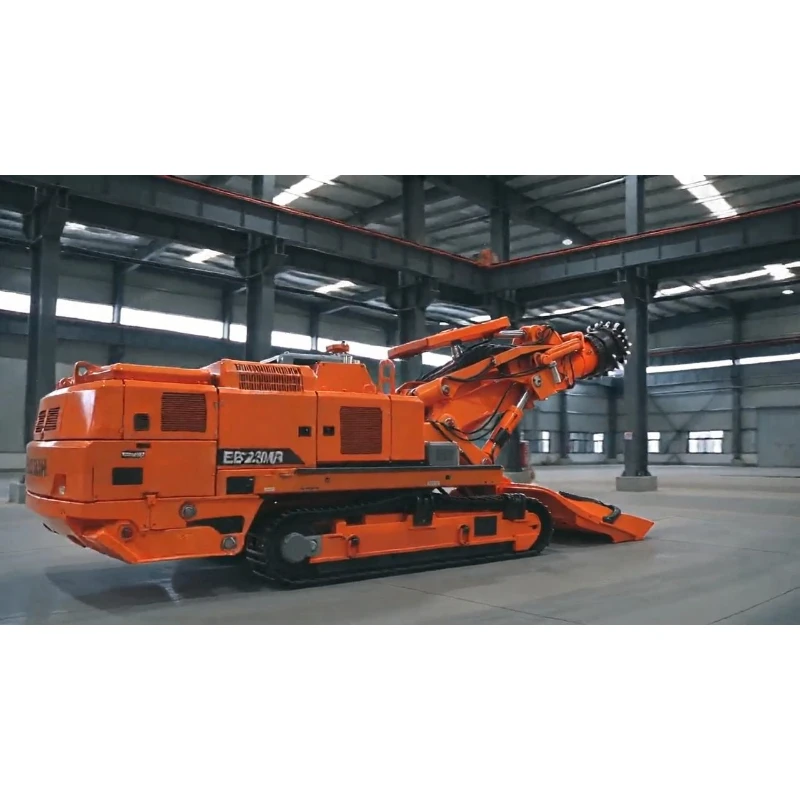

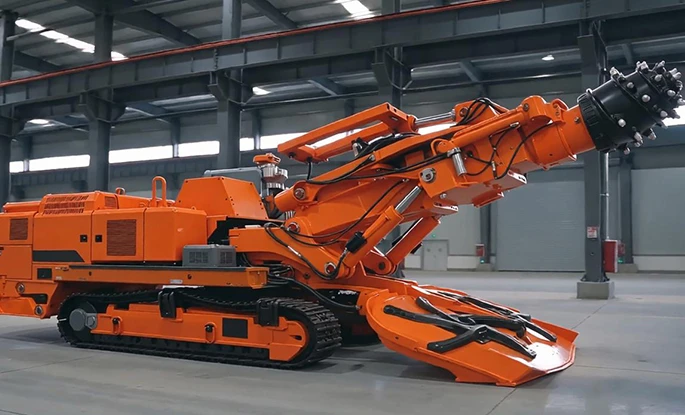

Máy khai thác bu lông EBZ230M-2H là máy khai thác tích hợp kết hợp cắt đường hầm và bắt bu lông đá đồng thời, được thiết kế cho các mỏ đá cứng và các dự án xây dựng đường bộ có rủi ro cao trên toàn thế giới. Được trang bị động cơ cắt chế độ kép công suất 230kW/135kW, nó cắt đá với cường độ nén một trục lên đến 90MPa và mang lại hiệu quả cân bằng cũng như tiết kiệm chi phí trong điều kiện đá cứng 65MPa thông thường.
Máy khai thác bu lông EBZ230M-2H là máy khai thác tích hợp kết hợp cắt đường hầm và bắt bu lông đá đồng thời, được thiết kế cho các mỏ đá cứng và các dự án xây dựng đường bộ có rủi ro cao trên toàn thế giới. Được trang bị động cơ cắt chế độ kép công suất 230kW/135kW, nó cắt đá với cường độ nén một trục lên đến 90MPa và mang lại hiệu quả cân bằng cũng như tiết kiệm chi phí trong điều kiện đá cứng 65MPa thông thường. Được trang bị hai bộ phận bắt vít độc lập, máy hoàn thiện việc neo mái và tường bên trong quá trình đào hầm để loại bỏ giai đoạn hỗ trợ sau đào hầm riêng biệt và rút ngắn đáng kể tổng thời gian xây dựng đường bộ. Thiết kế phân chia mô-đun giới hạn thành phần đơn lẻ nặng nhất không thể tháo rời ở mức 5,2 tấn để dễ dàng vận chuyển dưới lòng đất theo từng đoạn. Với phạm vi chiều cao bu lông từ 3,5–5,1m, nó vượt trội trong các dự án đường bộ đường dài đòi hỏi phải kiểm soát độ ổn định của mái nhà một cách nghiêm ngặt và xử lý các tầng cứng một cách hiệu quả như một giải pháp cốt lõi cho quy trình đào và hỗ trợ song song.
| Máy đào Roadheader EBZ230M-2H có chốt – Thông số chính | |
| Tổng trọng lượng (t) | 88 |
| Chiều dài thân máy (m) | 12.28 |
| Chiều cao thân máy (m) | Chiều cao thân 2,2 / Đầu cắt ngang 2,6 / Điểm cao nhất 2,6 |
| Theo dõi chiều rộng bên ngoài (m) | 2.86 |
| Tổng chiều rộng đầu thu thập (m) | 3.6 |
| Khả năng leo dốc (°) | ±18 |
| Đầu cắt undercut (mm) | 250 |
| Đầu thu thập undercut (mm) | 350 |
| Cường độ nén một trục tối đa/kinh tế của đá cắt (MPa) | 90 / 65 |
| Áp lực chịu lực của mặt đất (MPa) | 0.17 |
| Công suất động cơ cắt (kW) | 230 / 135 |
| Tốc độ đầu cắt (r/min) / Hành trình (mm) | 46 / 23 / 700 |
| Công suất động cơ bơm dầu (kW) | 132 |
| điện áp cung cấp | AC1140V – 50Hz |
| Chiều cao bu lông (m) | 3.5 – 5.1 |
| Chiều rộng bu lông (m) | 4.5 – 6.1 |
| Số lượng bu lông | 2 |
| Mô-men xoắn bu-lông (N·m) | 350 |
| Tốc độ định mức của Bolter (vòng/phút) | 500 |
| Diện tích hỗ trợ (m2) | 4.2 |
| Lực hỗ trợ (kN) | 30 |
| Kích thước bộ phận không thể tháo rời tối đa (m) | Khung chính phía trước: 2,4 × 1,38 × 1,27 Khung chính phía sau: 2,37 × 1,4 × 1,45 Máng trước: 2,8 × 0,74 × 0,68 Khung đỡ phía sau: 3.0 × 1.62 × 1.47 |
| Trọng lượng bộ phận không thể tháo rời tối đa (t) | 5.2 |
Đào và bắt vít song song để rút ngắn tổng tiến độ thi công
Các bộ phận bu lông kép thực hiện việc neo đồng bộ với việc đào hầm để giảm thời gian lộ ra mái trống và giảm rủi ro sập đá xung quanh. So với các đội máy đào đường và máy khoan riêng biệt, nó cắt giảm đáng kể thời gian tổng thể của dự án. Với mô-men xoắn 350N·m, tốc độ quay định mức 500 vòng/phút, diện tích đỡ một vòng 4,2㎡ và lực đỡ 30KN, hệ thống bu lông mang lại sự gia cố bền bỉ, đáng tin cậy để đảm bảo độ ổn định lâu dài cho đường.
Chế độ cắt công suất kép để thích ứng với đá cứng linh hoạt
Chế độ công suất cao 230kW xử lý các địa tầng cực cứng trong khi chế độ 135kW tiết kiệm năng lượng trong điều kiện đá thông thường. Tốc độ quay kép 46r/phút và 23r/phút cộng với hành trình cắt bằng ống lồng 700mm giúp giảm kẹt giấy đối với đá cứng xen kẽ và đá xung quanh không đều, cho phép người vận hành điều chỉnh nhịp cắt theo đặc tính địa tầng theo thời gian thực.
Bánh xe hạng nặng giúp di chuyển ổn định trên địa hình gồ ghề dưới lòng đất
Máy nặng 88 tấn phân bổ trọng lượng đồng đều qua các đường ray được mở rộng 2,86m để duy trì áp lực mặt đất 0,17MPa cho hiệu suất chống trượt và chống chìm vượt trội. Khả năng dốc ±18° cùng với độ sâu tổng của đầu cắt 250mm và độ sâu tổng của tấm xẻng 350mm liên tục làm sạch các rãnh sàn để di chuyển trơn tru trên các sườn dốc và mặt đất không bằng phẳng. Tấm xẻng rộng 3,6m thu gom bùn trên một khu vực rộng lớn để phù hợp với công suất cắt cường độ cao và giảm thiểu thời gian ngừng hoạt động do tắc nghẽn.
Phạm vi thông số bắt vít rộng để tương thích với đường nhiều đoạn
Chiều cao bu lông dao động từ 3,5–5,1m và chiều rộng bu lông dao động trong khoảng 4,5–6,1m để phù hợp với các tuyến đường có nhịp vừa và lớn. Hai bu-lông đồng thời gia cố mái và thành bên, phù hợp với đường vận chuyển chính và đường hàng không hồi lưu có kích thước mặt cắt đa dạng.
Vận chuyển theo mô-đun để triển khai thuận tiện tại các mỏ toàn cầu
Các bộ phận phân chia bao gồm khung trước, khung sau, băng tải phía trước và khung đỡ phía sau có thể được vận chuyển riêng; trọng lượng từng bộ phận tối đa là 5,2 tấn phù hợp với các lối đi vận chuyển ngầm hẹp. Động cơ bơm dầu 132kW hoạt động với nguồn điện mỏ AC1140V-50Hz chính thống quốc tế, hỗ trợ hoạt động đầy tải ổn định trong thời gian dài với tỷ lệ hỏng hóc thấp và dễ dàng bảo trì tại chỗ cho các địa điểm khai thác ở nước ngoài.
