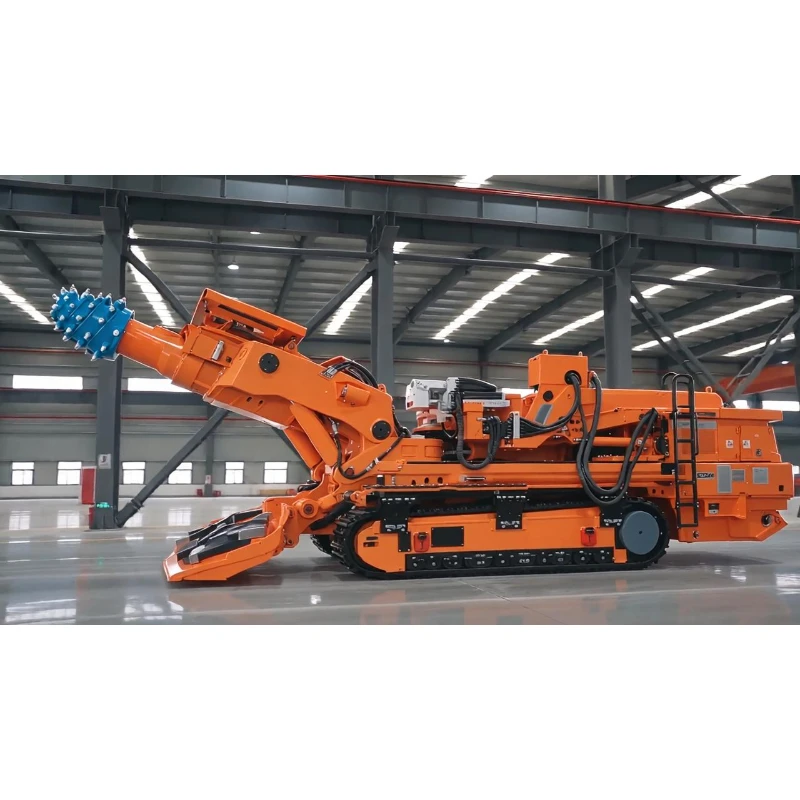

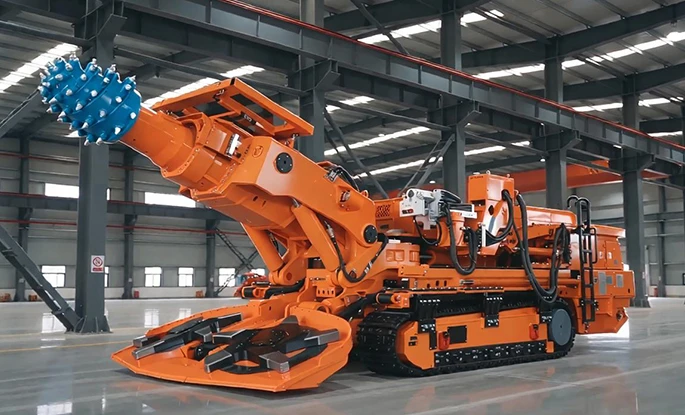

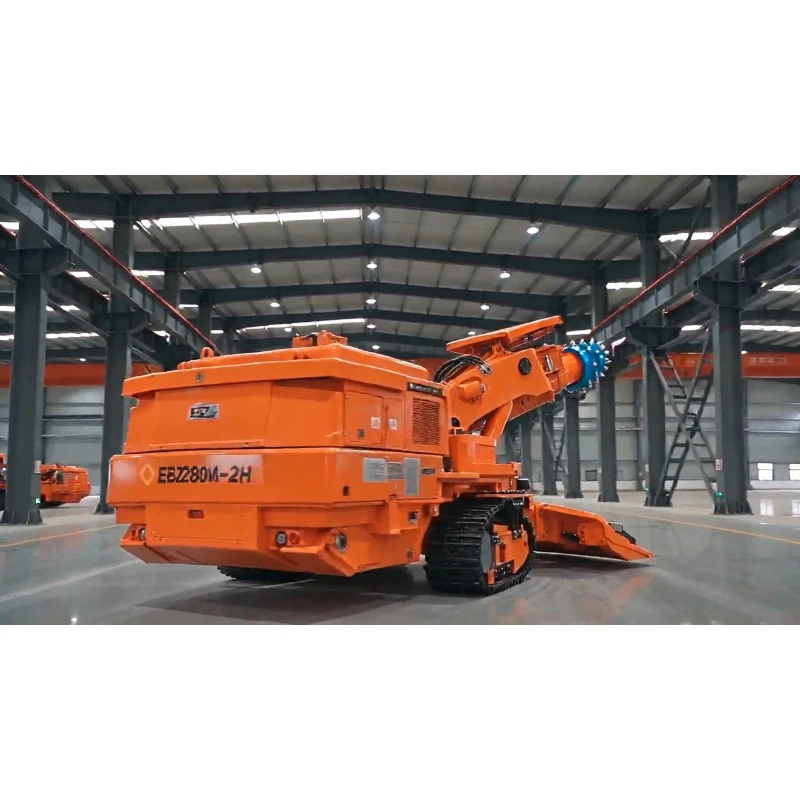

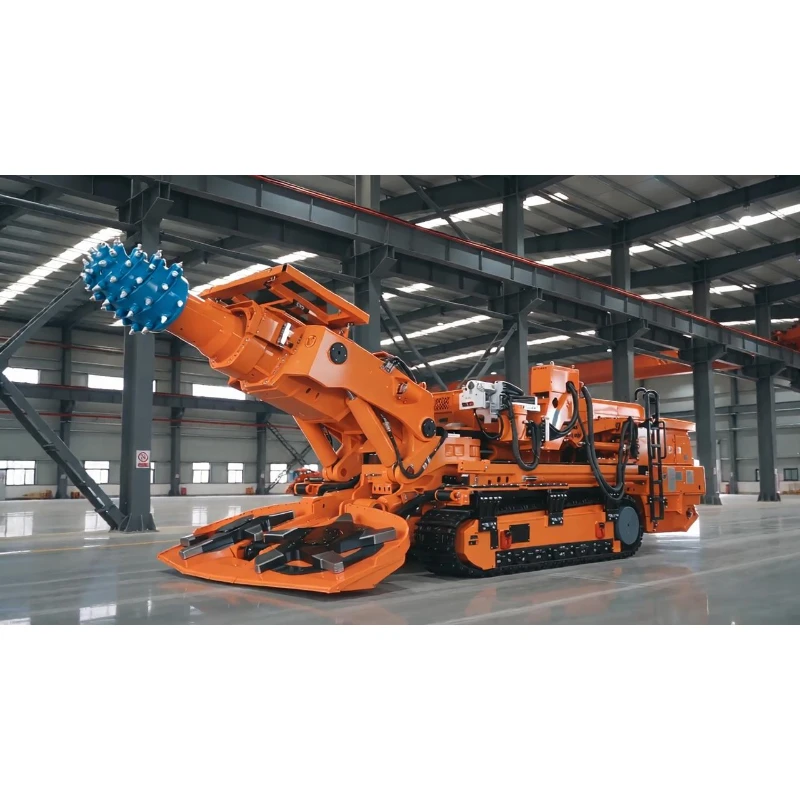

EBZ280M-2H Thợ mỏ Bolter
Máy khai thác bu lông EBZ280M-2H là thiết bị khai thác tích hợp cao cấp kết hợp đào hầm và bắt bu lông mái, có tổng trọng lượng 112 tấn. Nó được trang bị động cơ cắt công suất kép (280/200kW) và tốc độ quay kép (55/27r/phút), có khả năng cắt đá cứng với cường độ nén một trục lên tới 110MPa và hoạt động hiệu quả, tiết kiệm đối với địa tầng 70-MPa. Động cơ bơm dầu 200 kW mang lại sức mạnh thủy lực mạnh mẽ.
Máy khai thác bu lông EBZ280M-2H là thiết bị khai thác tích hợp cao cấp kết hợp đào hầm và bắt bu lông mái, có tổng trọng lượng 112 tấn. Nó được trang bị động cơ cắt công suất kép (280/200kW) và tốc độ quay kép (55/27r/phút), có khả năng cắt đá cứng với cường độ nén một trục lên tới 110MPa và hoạt động hiệu quả, tiết kiệm đối với địa tầng 70-MPa. Động cơ bơm dầu 200 kW mang lại sức mạnh thủy lực mạnh mẽ. Hai bu lông mái tích hợp hoạt động đồng bộ với đào hầm: mỗi bu lông cung cấp mô-men xoắn 400N·m và tốc độ định mức 550 vòng/phút, với diện tích đỡ 4,2㎡ và lực đỡ 30KN. Chiều cao bu lông dao động từ 3,2–5,1m và chiều rộng bu lông 4,4–6,05m để thực hiện việc đào và gia cố đồng thời. Đường ray mở rộng 3,21 m giữ áp lực mặt đất ở mức 0,19MPa và cho phép độ dốc ±18° đối với đường dốc. Tấm xẻng rộng 3,8 m với độ sâu tổng cộng 430 mm giúp loại bỏ chất bẩn một cách xuất sắc. Thiết kế mô-đun phân chia giới hạn thành phần đơn lẻ nặng nhất không thể tháo rời ở mức 6,5 tấn để linh hoạt vận chuyển xuyên biên giới và vận chuyển ngầm. Tương thích với nguồn điện mỏ quốc tế AC1140V-50Hz, đây là loại máy tích hợp bắt vít-đào hầm được ưu tiên để hình thành đường nhanh chóng trong các mỏ có tầng đá cứng.
| Máy đào Roadheader EBZ280M-2H có chốt – Thông số chính | |
| Tổng trọng lượng (t) | 112 |
| Chiều dài thân máy (m) | 12.44 |
| Chiều cao thân máy (m) | Chiều cao thân 1,9 / Đầu cắt ngang 2,95 / Điểm cao nhất 2,95 |
| Theo dõi chiều rộng bên ngoài (m) | 3.21 |
| Tổng chiều rộng đầu thu thập (m) | 3.8 |
| Khả năng leo dốc (°) | ±18 |
| Đầu cắt undercut (mm) | 200 |
| Đầu thu thập undercut (mm) | 430 |
| Cường độ nén một trục tối đa/kinh tế của đá cắt (MPa) | 110 / 70 |
| Áp lực chịu lực của mặt đất (MPa) | 0.19 |
| Công suất động cơ cắt (kW) | 280 / 200 |
| Tốc độ đầu cắt (r/min) | 55 / 27 |
| Công suất động cơ bơm dầu (kW) | 200 |
| điện áp cung cấp | AC1140V – 50Hz |
| Chiều cao bu lông (m) | 3.2 – 5.1 |
| Chiều rộng bu lông (m) | 4.4 – 6.05 |
| Số lượng bu lông | 2 |
| Mô-men xoắn bu-lông (N·m) | 400 |
| Tốc độ định mức của Bolter (vòng/phút) | 550 |
| Diện tích hỗ trợ (m2) | 4.2 |
| Lực hỗ trợ (kN) | 30 |
| Kích thước bộ phận không thể tháo rời tối đa (m) | Khung chính phía trước: 2,53 × 1,56 × 1,26 Khung chính phía sau: 2,18 × 1,41 × 1,5 Máng trước: 4,44 × 0,86 × 0,51 Khung đỡ phía sau: 3,4 × 1,77 × 1,52 |
| Trọng lượng bộ phận không thể tháo rời tối đa (t) | 6.5 |
Đào hầm và bắt vít đồng bộ để rút ngắn chu kỳ hoàn thiện đường
Hai máy bắt bu lông thực hiện gia cố mái trong khi tiến hành đào hầm, loại bỏ giai đoạn bắt bu lông riêng biệt sau khi đào. Sự can thiệp giữa các nhóm được giảm bớt, tốc độ xây dựng đường được cải thiện đáng kể và rủi ro vận hành do công việc chồng chéo của nhiều nhóm được giảm xuống.
Thiết kế tốc độ kép công suất kép cho khả năng thích ứng mạnh mẽ với điều kiện đá cứng
Chế độ hạng nặng 280 kW nghiền nát đá nhỏ gọn lên tới 110MPa, trong khi chế độ tiết kiệm năng lượng 200 kW hoạt động đối với các tầng thông thường. 55 vòng/phút hỗ trợ đào hầm nhanh và 27 vòng/phút cung cấp mô-men xoắn cao cho đá cứng. Nó chống lại sự trì trệ trong các vùng chịu lực và đứt gãy và cân bằng hiệu suất nghiền với chi phí năng lượng.
Các thông số bu lông chuyên nghiệp ổn định để gia cố đường đáng tin cậy
Mô-men xoắn cao 400N·m và công suất ổn định 550 vòng/phút kết hợp với lực hỗ trợ 30-KN neo chắc chắn vào đá xung quanh. Phạm vi bắt vít rộng phù hợp với các tuyến đường có phần lớn thông thường và ngăn chặn hiệu quả việc mái nhà rơi xuống để cải thiện độ an toàn dưới lòng đất.
Khung gầm hạng nặng có khả năng di chuyển tốt và hiệu suất làm sạch bùn vượt trội
Đường ray mở rộng 3,21 m tránh bị lún và trượt trên nền đất mềm lầy lội dưới áp lực mặt đất được kiểm soát; Độ dốc ±18° thích ứng với đường dốc. Chiều sâu hút của tấm xẻng lớn 430 mm giúp làm sạch triệt để cặn sàn và giảm công việc hoàn thiện thủ công để mặt đường trơn tru hơn.
Vận chuyển nhẹ nhàng để triển khai dễ dàng ở các mỏ ở nước ngoài
Các bộ phận mô-đun bao gồm khung trước, khung sau, băng tải phía trước và khung đỡ phía sau được vận chuyển riêng. Trọng lượng một bộ phận tối đa là 6,5 tấn phù hợp với các lối vận chuyển ngầm hẹp. Phù hợp với các tiêu chuẩn năng lượng mỏ quốc tế, việc lắp ráp mô-đun tại chỗ giúp rút ngắn chu kỳ vận hành.
Giải pháp kỹ thuật trước khi bán hàng tùy chỉnh
Theo độ cứng của đá cục bộ, kích thước đường, phân bố độ dốc và yêu cầu thiết kế bu lông, chúng tôi định cấu hình các chế độ tốc độ, sơ đồ bố trí bu lông và kế hoạch vận chuyển phân chia. Các mối nguy hiểm địa chất như sự mất ổn định và đứt gãy của đá xung quanh được đánh giá trước để cung cấp hỗ trợ kỹ thuật đầy đủ cho các dự án ở nước ngoài.
Đảm bảo hậu mãi toàn chu kỳ ở nước ngoài
Chương trình đào tạo chuyên môn về vận hành và bảo trì máy khai thác bu lông được cung cấp hướng dẫn từ xa về quy trình làm việc phối hợp bắt bu lông đào hầm. Có sẵn các phụ tùng chính hãng dành cho động cơ cắt, cơ cấu bắt vít và cụm thủy lực; xử lý sự cố trực tuyến về lỗi chuyển đổi tốc độ và hệ thống bu lông giúp giảm thiểu thời gian ngừng hoạt động và đảm bảo việc thi công đường được liên tục.
