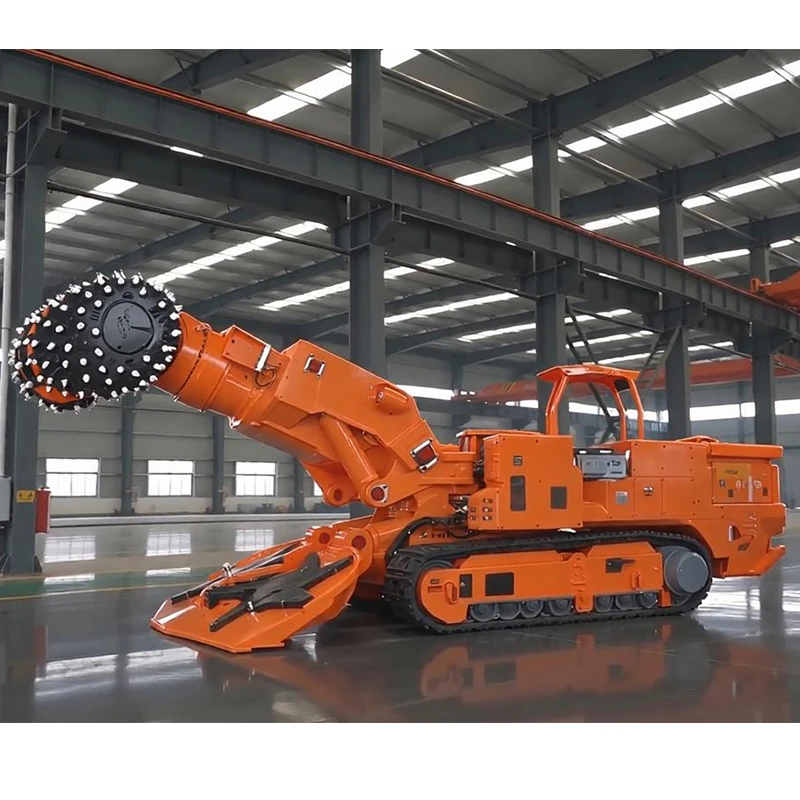

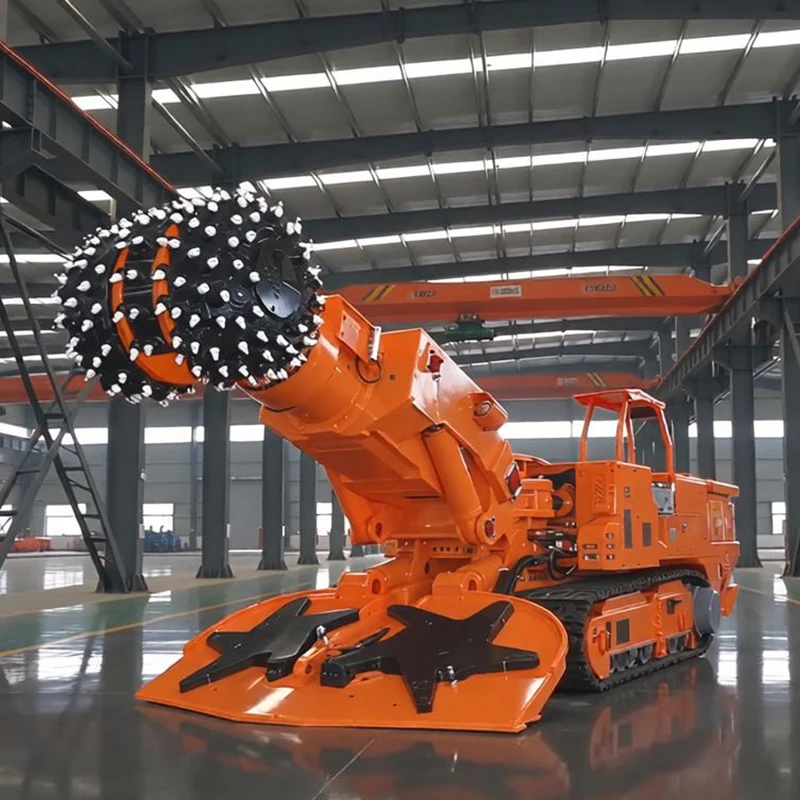

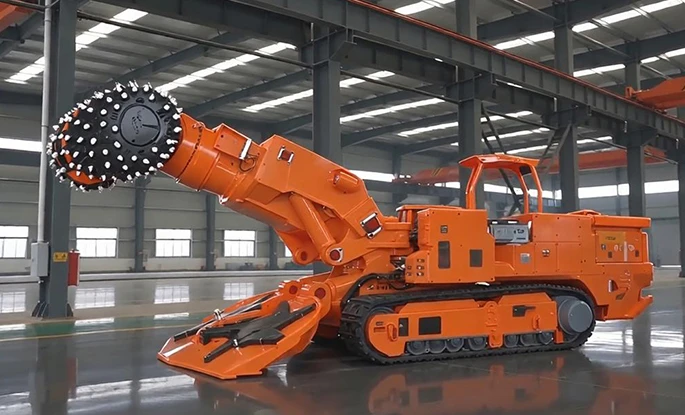

EBH320 Roadheader loại Boom
Máy đào đường kiểu cần nổ EBH320 là máy khai thác hạng nặng được chế tạo để đào đường ngầm từ trung bình đến lớn. Nó tích hợp các chức năng cắt, tải, vận chuyển và di chuyển trong một bộ phận chắc chắn. Thích hợp cho các mỏ than, mỏ kim loại và các điều kiện làm việc dưới lòng đất khác nhau, nó linh hoạt tạo thành các con đường có nhiều kích cỡ mặt cắt. Thiết kế lắp ráp tách rời của nó cho phép vận chuyển và lắp đặt thuận tiện trong không gian ngầm hạn chế. Được hỗ trợ bởi các hệ thống công suất cao, thiết bị này mang lại hiệu quả đào cao và hiệu suất ổn định, đóng vai trò là thiết bị chính cho các dự án đào hầm bằng đá cứng quy mô lớn.
Máy đào đường kiểu cần nổ EBH320 là máy khai thác hạng nặng được chế tạo để đào đường ngầm từ trung bình đến lớn. Nó tích hợp các chức năng cắt, tải, vận chuyển và di chuyển trong một bộ phận chắc chắn. Thích hợp cho các mỏ than, mỏ kim loại và các điều kiện làm việc dưới lòng đất khác nhau, nó linh hoạt tạo thành các con đường có nhiều kích cỡ mặt cắt. Thiết kế lắp ráp tách rời của nó cho phép vận chuyển và lắp đặt thuận tiện trong không gian ngầm hạn chế. Được hỗ trợ bởi các hệ thống công suất cao, thiết bị này mang lại hiệu quả đào cao và hiệu suất ổn định, đóng vai trò là thiết bị chính cho các dự án đào hầm bằng đá cứng quy mô lớn.
| Máy đào đường kiểu cần nổ EBH320 – Các thông số chính | |
| Tổng trọng lượng (t) | 130 |
| Chiều dài máy (m) | 13.1 |
| Chiều cao máy (m) | Tấm che 2.16 / Đầu cắt cấp 2.6 |
| Theo dõi chiều rộng bên ngoài (m) | 3.31 |
| Tổng chiều rộng đầu thu thập (m) | 3.8 / 3.6 |
| Chiều cao cắt định vị (m) | 3.3 – 5.6 |
| Chiều rộng cắt định vị (m) | 4.4 – 6.8 |
| Diện tích cắt (m2) | 14.5 – 38 |
| Khả năng leo dốc (°) | ±18 |
| Đầu cắt undercut (mm) | 320 |
| Đầu thu thập undercut (mm) | 510 |
| Tối đa. / Cường độ nén đá tiết kiệm (MPa) | 120 / 80 |
| Áp lực tiếp đất (MPa) | 0.17 |
| Công suất động cơ cắt (kW) | 320 |
| Tốc độ đầu cắt (r/min) | 20 |
| Công suất động cơ bơm thủy lực (kW) | 200 |
| Điện áp nguồn | AC1140V – 50Hz |
| Tối đa. kích thước bộ phận không thể tháo rời (m) | Khung chính phía trước: 3,96 × 1,55 × 1,73 (có sẵn loại chia đôi) Máng cạp giữa: 3,32×0,79×0,60 Khung đỡ phía sau: 1,79 × 2,96 × 1,52 |
| Tối đa. trọng lượng của bộ phận không thể tháo rời (t) | 8.1 |
Hiệu suất cắt đá cứng vượt trội
Có khả năng cắt đá có cường độ nén một trục lên tới 120 MPa và đạt được hiệu quả đào ở mức 80 MPa. Nó duy trì hiệu quả phá đá ổn định đối với đá xung quanh có độ bền cao, lý tưởng cho các hoạt động khai thác đá cứng.
Khả năng thích ứng rộng rãi cho kích thước đường
Điều chỉnh linh hoạt chiều cao và chiều rộng cắt hỗ trợ các diện tích mặt cắt từ 14,5㎡ đến 38㎡. Một máy có thể xử lý nhiều kích thước đường mà không cần thay thế thiết bị thường xuyên.
Du lịch đáng tin cậy trên địa hình phức tạp
Áp suất mặt đất thấp 0,17 MPa giúp chống chìm và trượt. Nó có thể điều chỉnh độ dốc lên tới ±18° cho các con đường ngầm nhấp nhô. Tấm xẻng có chiều rộng rộng giúp thu gom vật liệu rơi một cách hiệu quả và giảm tích tụ vật liệu.
Vận chuyển & lắp ráp ngầm thuận tiện
Thiết kế cấu trúc phân chia mô-đun. Bộ phận đơn nặng nhất không thể tháo rời chỉ nặng 8,1 tấn. Kích thước phân đoạn nhỏ gọn phù hợp với các đường hầm hẹp dưới lòng đất để dễ dàng vận chuyển và lắp ráp tại chỗ, giảm bớt rào cản vào công trường.
Nguồn điện dồi dào và bền bỉ
Cấu hình công suất cao kép: Động cơ cắt 320 kW cộng với động cơ bơm dầu 200 kW mang lại nguồn điện ổn định. Đầu vào nguồn AC1140 V phù hợp với nguồn điện mỏ ngầm tiêu chuẩn, đảm bảo độ tin cậy cao khi vận hành liên tục trong thời gian dài.
