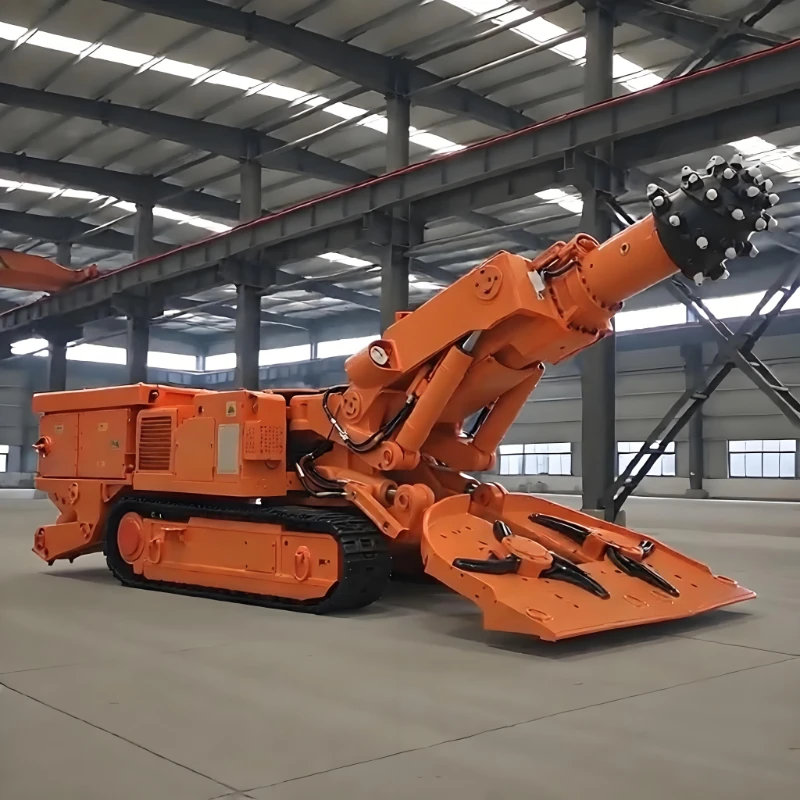

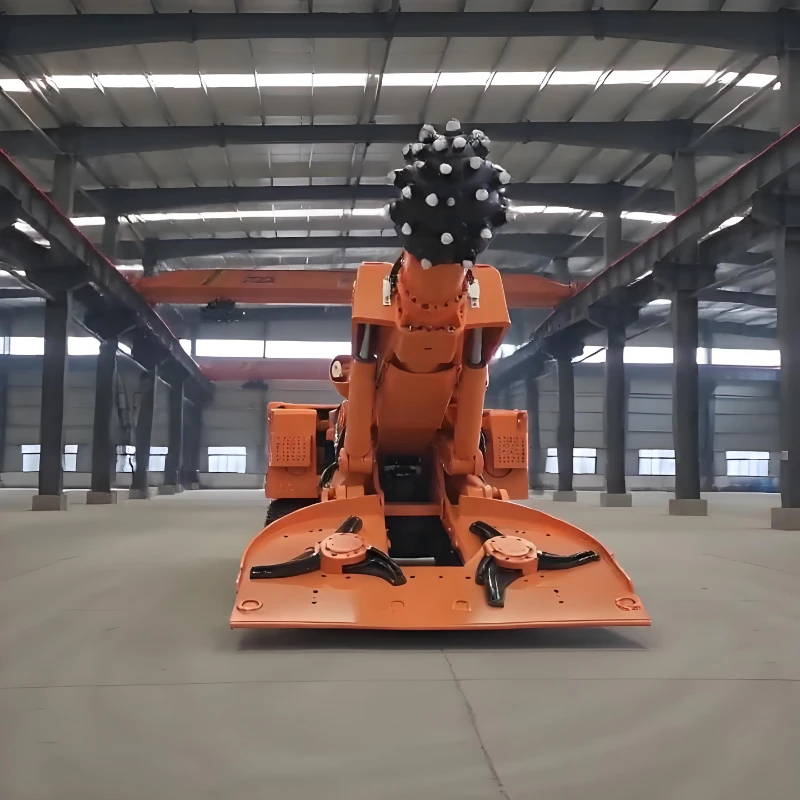

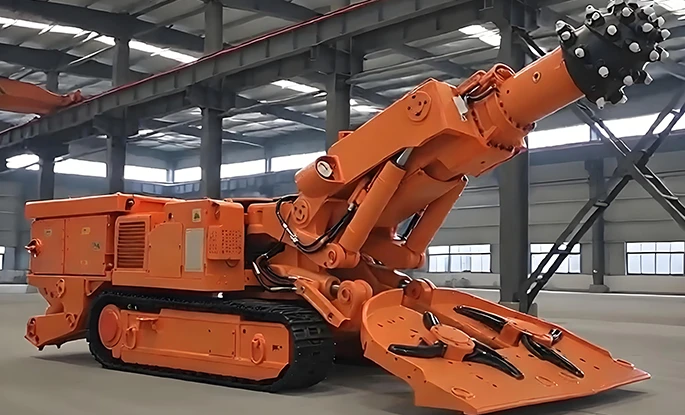

EBZ135 Roadheader kiểu Boom
Máy đào đường kiểu cần cẩu EBZ135 là một loại máy đặc biệt nhẹ để đào đường vừa và nhỏ. Cấu trúc nhỏ gọn, nó tích hợp các chức năng cắt, thu thập và vận chuyển vật liệu và di chuyển bánh xích. Được thiết kế cho những con đường hẹp ở các mỏ vừa và nhỏ, nó được trang bị bộ phận cắt dạng ống lồng để thích ứng với mặt cắt ngang linh hoạt. Cấu trúc phân chia mô-đun tạo điều kiện thuận lợi cho việc vận chuyển và lắp ráp trong không gian hạn chế dưới lòng đất. Nguồn điện áp kép phù hợp với hệ thống điện của các khu vực khai thác khác nhau. Hiệu quả và tính kinh tế cân bằng làm cho nó trở thành một lựa chọn ưu tiên cho việc xây dựng đường bộ ở các mỏ than vừa và nhỏ và các mỏ phi kim loại.
Máy đào đường kiểu cần cẩu EBZ135 là một loại máy đặc biệt nhẹ để đào đường vừa và nhỏ. Cấu trúc nhỏ gọn, nó tích hợp các chức năng cắt, thu thập và vận chuyển vật liệu và di chuyển bánh xích. Được thiết kế cho những con đường hẹp ở các mỏ vừa và nhỏ, nó được trang bị bộ phận cắt dạng ống lồng để thích ứng với mặt cắt ngang linh hoạt. Cấu trúc phân chia mô-đun tạo điều kiện thuận lợi cho việc vận chuyển và lắp ráp trong không gian hạn chế dưới lòng đất. Nguồn điện áp kép phù hợp với hệ thống điện của các khu vực khai thác khác nhau. Hiệu quả và tính kinh tế cân bằng làm cho nó trở thành một lựa chọn ưu tiên cho việc xây dựng đường bộ ở các mỏ than vừa và nhỏ và các mỏ phi kim loại.
| Các thông số chính của máy đào đường kiểu cần nổ EBZ135 | |
| Trọng lượng tổng thể (t) | 38.8 |
| Chiều dài cơ thể (m) | 8.92 |
| Chiều cao cơ thể (m) | Tấm che 1,48 / Đầu cắt ngang 1,77 |
| Chiều rộng đường ray (m) | 2.2 |
| Chiều rộng tấm xẻng (m) | 2.5/2.8 |
| Chiều rộng cắt định vị (không thu gọn/kính thiên văn) (m) | 2.1~4.0/2.2~4.7 |
| Chiều cao cắt định vị (không thu gọn/kính thiên văn) (m) | 3.3~5.1/3.3~5.9 |
| Diện tích cắt (m2) | 6.93~20.4/7.26~27.73 |
| Khả năng leo núi (°) | ±18 |
| Trọng lượng đầu cắt (kg) | 200 |
| Trọng lượng tấm xẻng (kg) | 200 |
| Độ sâu đào tối đa (m) | 70/50 |
| Áp lực chịu lực của mặt đất (kPa) | 0.135 |
| Công suất động cơ cắt (kW) | 135 |
| Tốc độ đầu cắt (r/min) / Hành trình ống lồng (mm) | 44/37/0/550 |
| Công suất động cơ bơm dầu (kW) | 75 |
| Điện áp cung cấp | AC1140V/660V~50Hz |
| Kích thước bộ phận không thể tháo rời tối đa (m) | Khung chính 3,42×1,39×1,28 (có loại tách rời) Trống trước 3,89×0,72×0,56 Khung đỡ phía sau 1,47×2,2×1,05 |
| Trọng lượng tối đa của các bộ phận không thể tháo rời (t) | 5.37 |
Cắt bằng kính thiên văn cho nhiều mặt cắt
Đầu cắt có hành trình ống lồng 550mm. Chế độ làm việc kép (kính thiên văn / không kính thiên văn) bao gồm các diện tích mặt cắt từ 6,93㎡ đến 27,73㎡. Một đơn vị thích ứng với các kích cỡ đường khác nhau và cải thiện việc sử dụng thiết bị.
Khai quật hiệu quả về chi phí cho đá có độ cứng trung bình
Nó cắt đá với cường độ nén một trục lên tới 70MPa và mang lại hiệu suất ổn định, chi phí thấp ở 50MPa, hoàn toàn phù hợp với nhiệm vụ khai thác thường xuyên các vỉa than và đá xung quanh có độ bền trung bình.
Khả năng cơ động tuyệt vời trong đường hẹp
Với tổng trọng lượng 38,8 tấn và chiều dài thân 8,92m cộng với chiều rộng đường ray 2,2m, nó đạt được áp suất mặt đất thấp 0,135MPa để tránh bị chìm. Khả năng leo dốc ±18° xử lý những con đường nhấp nhô với khả năng lái và di chuyển linh hoạt trong các đường hầm hẹp.
Vận chuyển & lắp ráp ngầm thuận tiện
Bộ phận đơn nặng nhất không thể tháo rời chỉ nặng 5,37 tấn với kích thước phân đoạn nhỏ gọn. Cấu trúc phân chia cho phép hạ thấp riêng biệt vào các mỏ và đơn giản hóa việc lắp ráp tại chỗ trong các mỏ vừa và nhỏ có không gian hạn chế.
Khả năng tương thích nguồn điện rộng
Đầu vào điện áp kép (AC1140V / 660V) phù hợp với tiêu chuẩn nguồn điện ngầm trên toàn thế giới. Sự kết hợp công suất phù hợp giữa động cơ cắt 135kW và động cơ bơm dầu 75kW đảm bảo công suất đầu ra cân bằng, mức tiêu thụ năng lượng thấp hơn và giảm chi phí bảo trì trong quá trình vận hành liên tục.
