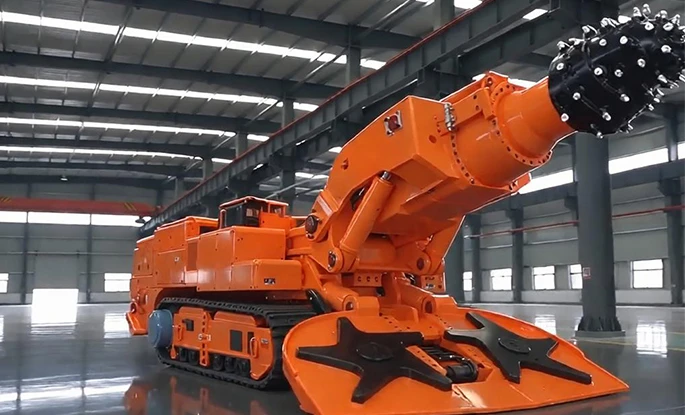

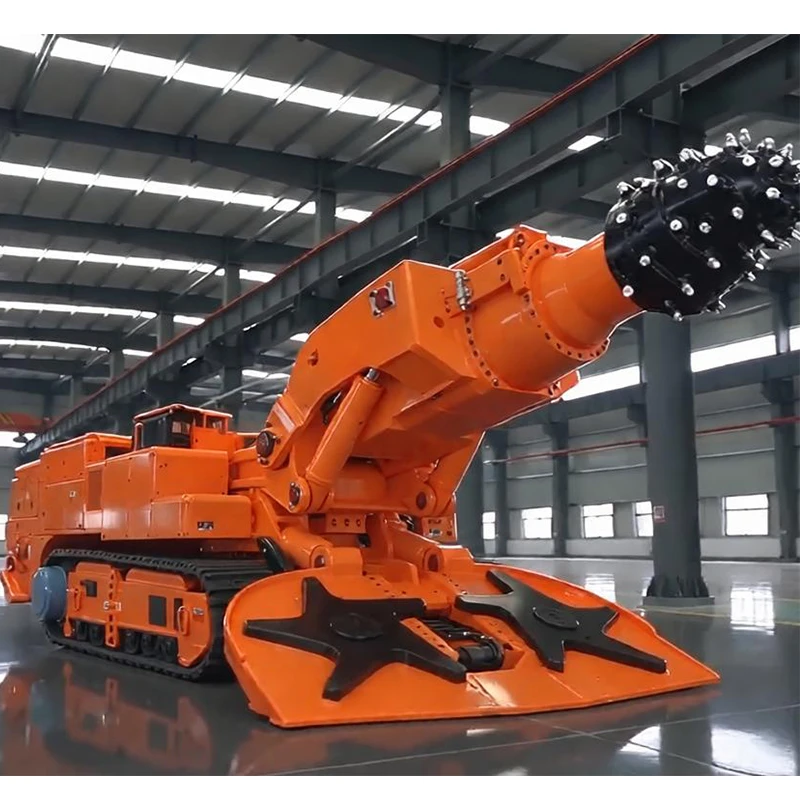

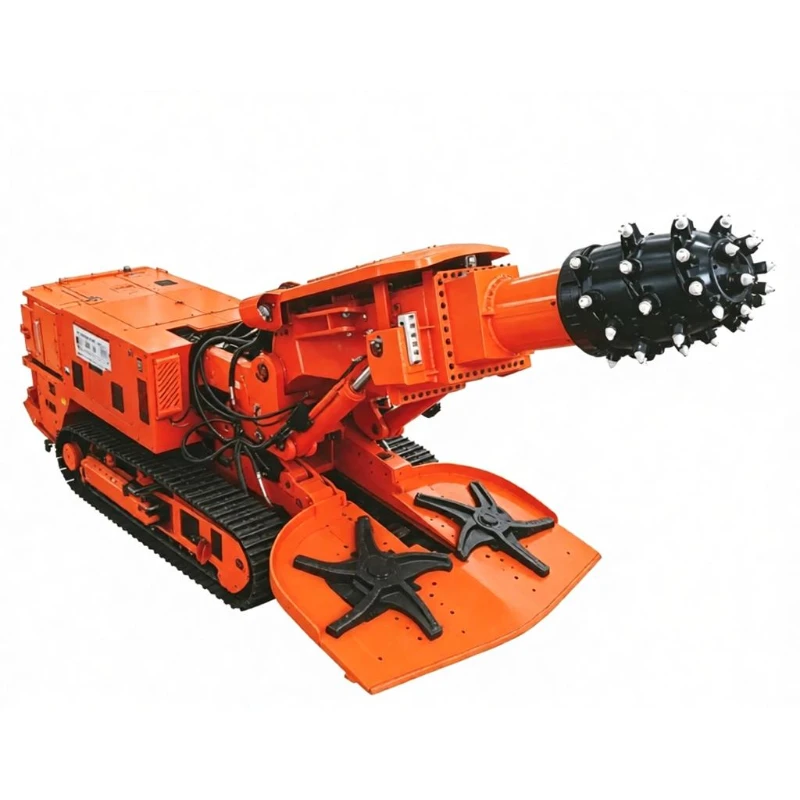

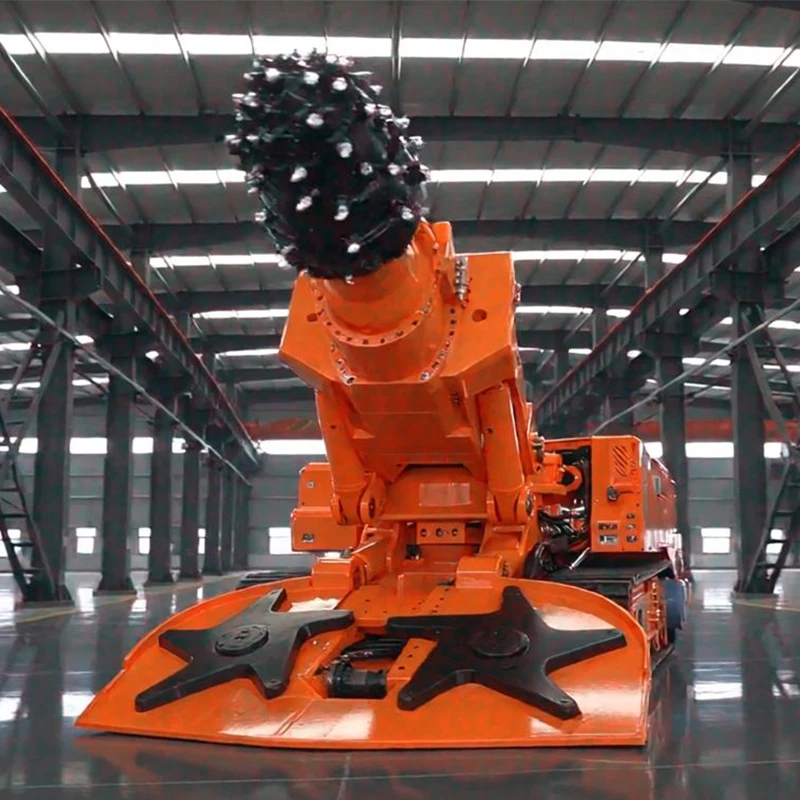

EBZ230 Roadheader kiểu bùng nổ
Máy đào hầm kiểu cần EBZ230 là máy đào hầm sơ cấp linh hoạt được thiết kế cho các mỏ đá có độ cứng trung bình trên toàn thế giới và hỗ trợ việc đào đường thường xuyên với các kích cỡ mặt cắt đa dạng. Được trang bị động cơ cắt công suất cao 230kW, nó cắt đá với cường độ nén một trục lên tới 90MPa và cân bằng hiệu quả đào hầm và chi phí vận hành trong điều kiện đá 65MPa điển hình. Thân cân bằng nhỏ gọn mang lại phạm vi chiều cao cắt là 2,6–4,46m, phạm vi chiều rộng cắt là 3,6–5,67m và diện tích cắt một lượt tối đa là 25㎡. Cấu trúc phân chia mô-đun giới hạn thành phần đơn lẻ nặng nhất không thể tháo rời ở mức 7,1 tấn để vận chuyển xuyên biên giới thuận tiện và phân phối ngầm theo từng đoạn. Động cơ bơm dầu chế độ kép điều chỉnh công suất đầu ra cho các tình huống tại địa điểm khác nhau, khiến nó trở nên lý tưởng cho việc đào hầm đường bộ đường dài trong các mỏ than và mỏ kim loại như một giải pháp đào hầm đá cứng đáng tin cậy, dễ bảo trì.
Máy đào hầm kiểu cần EBZ230 là máy đào hầm sơ cấp linh hoạt được thiết kế cho các mỏ đá có độ cứng trung bình trên toàn thế giới và hỗ trợ việc đào đường thường xuyên với các kích cỡ mặt cắt đa dạng. Được trang bị động cơ cắt công suất cao 230kW, nó cắt đá với cường độ nén một trục lên tới 90MPa và cân bằng hiệu quả đào hầm và chi phí vận hành trong điều kiện đá 65MPa điển hình. Thân cân bằng nhỏ gọn mang lại phạm vi chiều cao cắt là 2,6–4,46m, phạm vi chiều rộng cắt là 3,6–5,67m và diện tích cắt một lượt tối đa là 25㎡. Cấu trúc phân chia mô-đun giới hạn thành phần đơn lẻ nặng nhất không thể tháo rời ở mức 7,1 tấn để vận chuyển xuyên biên giới thuận tiện và phân phối ngầm theo từng đoạn. Động cơ bơm dầu chế độ kép điều chỉnh công suất đầu ra cho các tình huống tại địa điểm khác nhau, khiến nó trở nên lý tưởng cho việc đào hầm đường bộ đường dài trong các mỏ than và mỏ kim loại như một giải pháp đào hầm đá cứng đáng tin cậy, dễ bảo trì.
| Máy đào đường kiểu cần nổ EBZ230 – Các thông số chính | |
| Tổng trọng lượng (t) | 72 |
| Chiều dài thân máy (m) | 10.5 |
| Chiều cao thân máy (m) | Tấm che 1,72 / Đầu cắt ngang 2,17 |
| Theo dõi chiều rộng bên ngoài (m) | 2.59 |
| Tổng chiều rộng đầu thu thập (m) | 3.2 |
| Chiều cao cắt định vị (m) | 2.6 – 4.46 |
| Chiều rộng cắt định vị (m) | 3.6 – 5.67 |
| Diện tích cắt (m2) | 9.4 – 25 |
| Khả năng leo dốc (°) | ±18 |
| Đầu cắt undercut (mm) | 250 |
| Đầu thu thập undercut (mm) | 270 |
| Cường độ nén một trục tối đa/kinh tế của đá cắt (MPa) | 90 / 65 |
| Áp lực chịu lực của mặt đất (MPa) | 0.17 |
| Công suất động cơ cắt (kW) | 230 |
| Tốc độ đầu cắt (r/min) | 37 |
| Công suất động cơ bơm dầu (kW) | 110 / 132 |
| điện áp cung cấp | AC1140V – 50Hz |
| Kích thước bộ phận không thể tháo rời tối đa (m) | Khung chính: 3,3 × 1,4 × 1,41 (có thể tách rời) Máng trước: 4,05 × 0,79 × 0,62 Khung đỡ phía sau: 1.534×2.5×1.276 |
| Trọng lượng bộ phận không thể tháo rời tối đa (t) | 7.1 |
Phá đá công suất cao ổn định cho nhiều tầng lớp khác nhau
Động cơ cắt mô-men xoắn cao 230kW chạy ổn định ở tốc độ 37 vòng/phút với nguồn dự trữ năng lượng dồi dào để tránh bị đình trệ khi va chạm với đá cứng xen kẽ và đá xung quanh bị phong hóa. Nó duy trì tốc độ đào hầm nhanh cho các tầng 65MPa thông thường và xử lý các nhiệm vụ đột phá đá cứng 90MPa cục bộ một cách đáng tin cậy ngay cả khi độ cứng của đá dao động trên toàn khu vực khai thác.
- Mặt cắt ngang rộng, hình dáng đường gọn gàng
Hoạt động trong phạm vi chiều cao cắt 2,6–4,46m và chiều rộng cắt 3,6–5,67m, nó tạo thành các đoạn đường từ 9,4㎡ đến 25㎡ để phù hợp với đường vận chuyển tiêu chuẩn và đường hàng không khứ hồi. Chuyển động của đầu cắt chính xác mang lại mặt đường trơn tru và giảm bớt công việc cắt tỉa thủ công thứ cấp.
Khung gầm cân bằng tốt cho khả năng di chuyển dưới lòng đất đáng tin cậy
Máy nặng 72 tấn phân bổ trọng lượng đồng đều qua các đường ray dài 2,59m giúp giữ áp lực mặt đất ở mức 0,17MPa mang lại hiệu quả chống trượt, chống chìm mạnh mẽ trên nền đất lầy lội, rời rạc. Khả năng dốc ±18° cộng với độ sâu tổng của đầu cắt 250 mm và độ sâu tổng của tấm xẻng 270 mm liên tục làm sạch các rãnh sàn. Tấm xẻng rộng 3,2m thu gom bùn trên diện tích lớn để phù hợp với công suất cắt cao và cắt giảm thời gian ngừng hoạt động do tắc nghẽn.
Bơm dầu hai dải giúp điều chỉnh công suất linh hoạt và tiết kiệm năng lượng
Người vận hành chuyển đổi giữa chế độ bơm dầu 110kW và 132kW: chế độ 132kW cung cấp toàn bộ năng lượng cho việc đào hầm hạng nặng, trong khi chế độ 110kW cắt giảm mức tiêu thụ năng lượng trong điều kiện thường ngày để thúc đẩy hoạt động kinh tế lâu dài.
Phân chia vận chuyển để dễ dàng triển khai tại các địa điểm khai thác toàn cầu
Các mô-đun có thể tách rời bao gồm khung chính, băng tải phía trước và khung hỗ trợ phía sau được vận chuyển riêng biệt với trọng lượng một bộ phận có thể quản lý được để vượt qua các tuyến đường vận chuyển ngầm hẹp. Tương thích với nguồn điện mỏ chính thống quốc tế AC1140V-50Hz, nó chạy ổn định trong thời gian dài liên tục với tỷ lệ hỏng hóc thấp và phụ tùng thay thế có sẵn rộng rãi để đơn giản hóa việc bảo trì tại chỗ ở nước ngoài
