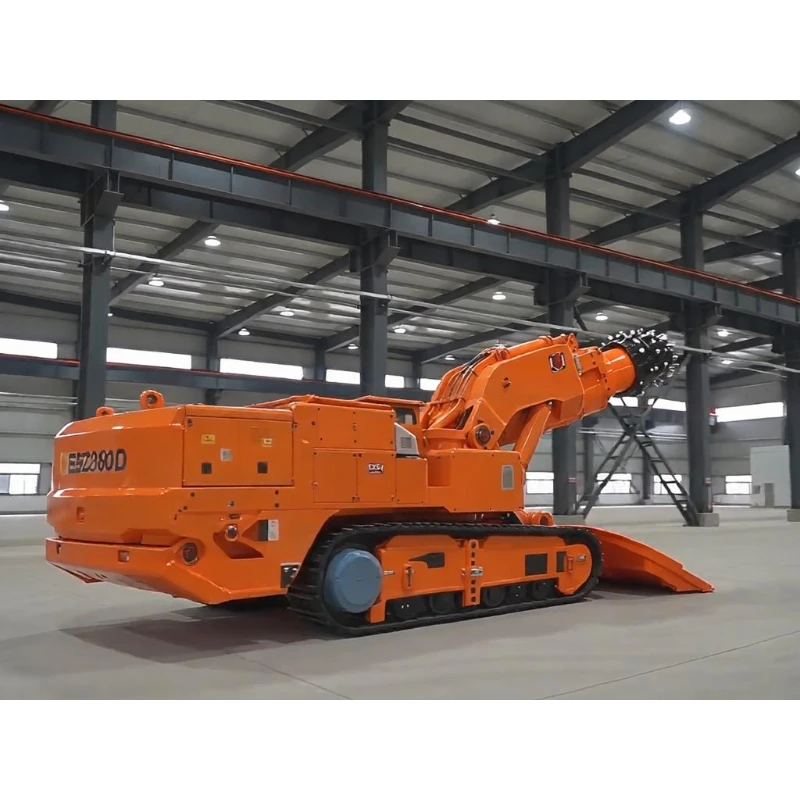

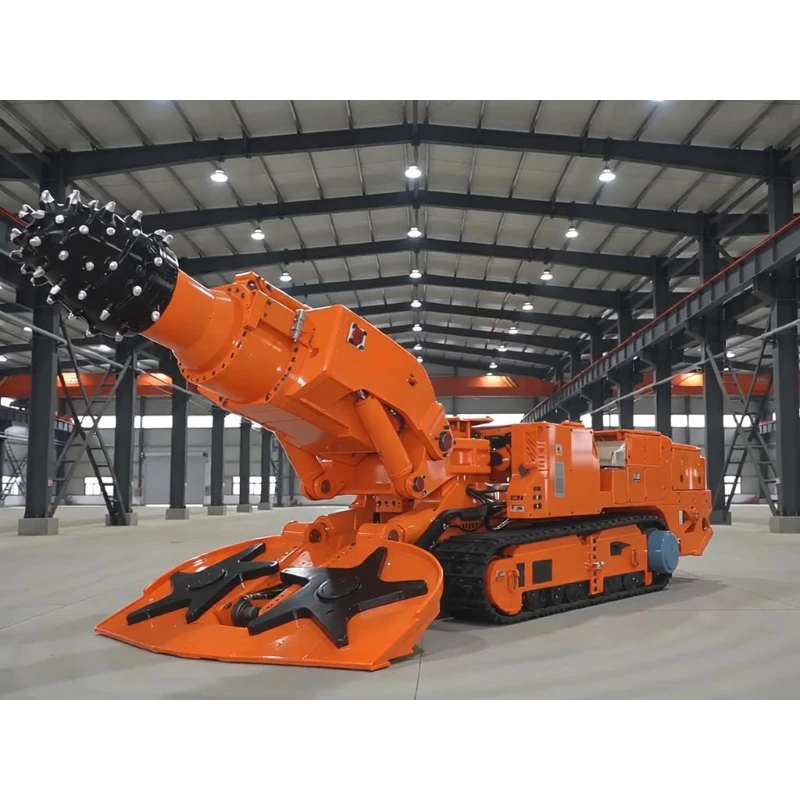

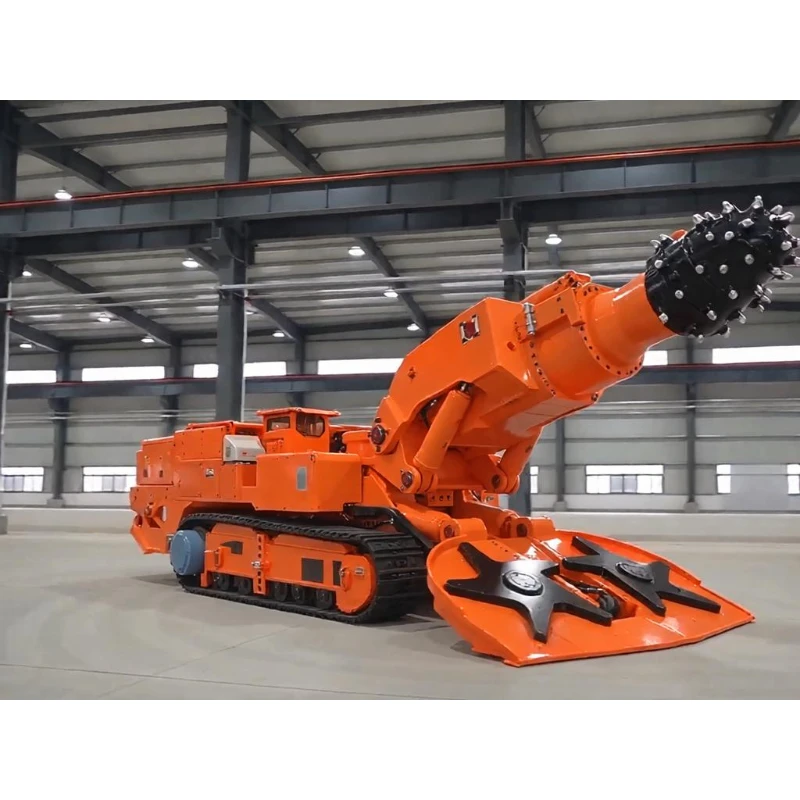

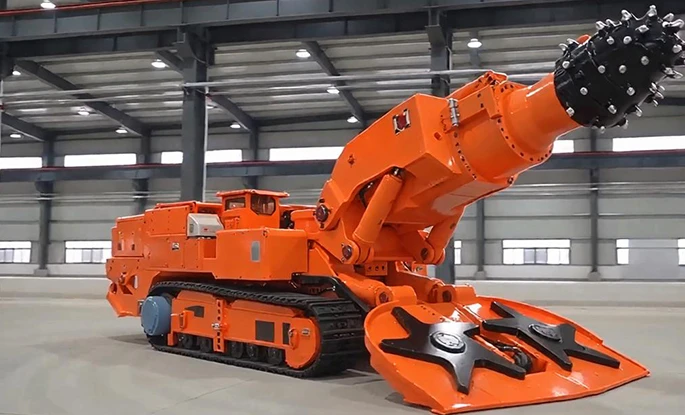

EBZ280D Roadheader côngxon
Máy xúc đào đường đúc hẫng EBZ280D là mẫu máy hạng nặng được chế tạo đặc biệt để đào hầm đá siêu cứng. Với tổng trọng lượng 106 tấn, nó được trang bị động cơ cắt công suất kép (280/200kW) và hai tốc độ quay có thể điều chỉnh (54/27r/phút). Nó cắt đá cứng với cường độ nén một trục lên tới 110MPa trong điều kiện khắc nghiệt và vận hành tiết kiệm và hiệu quả đối với các tầng 70MPa. Chiều cao cắt khoảng 3,1–5,2m, chiều rộng cắt 4,2–6,2m và diện tích cắt 13,2–32,2㎡ đối với đường có mặt cắt cực lớn.
Máy xúc đào đường đúc hẫng EBZ280D là mẫu máy hạng nặng được chế tạo đặc biệt để đào hầm đá siêu cứng. Với tổng trọng lượng 106 tấn, nó được trang bị động cơ cắt công suất kép (280/200kW) và hai tốc độ quay có thể điều chỉnh (54/27r/phút). Nó cắt đá cứng với cường độ nén một trục lên tới 110MPa trong điều kiện khắc nghiệt và vận hành tiết kiệm và hiệu quả đối với các tầng 70MPa. Chiều cao cắt khoảng 3,1–5,2m, chiều rộng cắt 4,2–6,2m và diện tích cắt 13,2–32,2㎡ đối với đường có mặt cắt cực lớn. Tấm xẻng rộng 3,6 m với độ sâu tổng cộng 480 mm mang lại hiệu suất dọn sạch bùn vượt trội. Khả năng leo dốc của nó bao gồm các sườn dốc +18° tăng dần đến −25° giảm dần cho các kịch bản độ dốc đa dạng. Áp dụng thiết kế mô-đun tách rời, bộ phận đơn nặng nhất không thể tháo rời chỉ nặng 9,7 tấn để vận chuyển xuyên biên giới thuận tiện và vận chuyển theo phân đoạn ngầm. Tương thích với nguồn điện mỏ quốc tế chính thống AC1140V-50Hz, nó đóng vai trò là thiết bị đào hầm hàng đầu cho các mỏ lớn có tầng đá có độ cứng cao.
| Máy đào đường kiểu cần nổ EBZ280D – Các thông số chính | |
| Tổng trọng lượng (t) | 106 |
| Chiều dài thân máy (m) | 12.15 |
| Chiều cao thân máy (m) | Tấm che 2.0 / Đầu cắt ngang 2.5 |
| Theo dõi chiều rộng bên ngoài (m) | 3.14 |
| Tổng chiều rộng đầu thu thập (m) | 3.6 |
| Chiều cao cắt định vị (m) | 3.1 – 5.2 |
| Chiều rộng cắt định vị (m) | 4.2 – 6.2 |
| Diện tích cắt (m2) | 13.2 – 32.2 |
| Khả năng leo dốc (°) | +18 đến –25 |
| Trọng lượng đầu cắt (kg) | 200 |
| Trọng lượng đầu thu thập (kg) | 480 |
| Lực cắt tối đa (kN) | 110 / 70 |
| Áp lực chịu lực của mặt đất (MPa) | 0.19 |
| Công suất động cơ cắt (kW) | 280 / 200 |
| Tốc độ đầu cắt (r/min) | 54 / 27 |
| Công suất động cơ bơm dầu (kW) | 160 |
| điện áp cung cấp | AC1140V – 50Hz |
| Kích thước bộ phận không thể tháo rời tối đa (mm) | Khung chính phía trước: 3,3 × 1,56 × 1,58 (có thể tách rời) Máng giữa: 3,09 × 0,79 × 0,60 Khung đỡ phía sau: 3,01 × 1,59 × 1,53 |
| Trọng lượng bộ phận không thể tháo rời tối đa (t) | 9.7 |
Hiệu suất siêu cứng mạnh mẽ với các chế độ tốc độ kép công suất kép linh hoạt
Chế độ hạng nặng 280kW nghiền nát đá nhỏ gọn 110MPa, trong khi chế độ tiết kiệm năng lượng 200kW giúp giảm chi phí vận hành cho các tầng thông thường. 54 vòng/phút cho phép đào hầm nhanh và 27 vòng/phút mang lại mô-men xoắn cao cho đá cứng. Nó tránh được tình trạng bị đình trệ khi làm việc trong đá có các lớp xen kẽ và các đứt gãy để hỗ trợ hoạt động liên tục lâu dài trong địa chất phức tạp.
Đường hầm có tiết diện cực lớn hiệu quả cao với khả năng định hình đường tốt
Diện tích cắt tối đa đạt 32,2㎡ để tạo thành những con đường lớn trong một lần đi qua. Độ sâu hút của đầu cắt 200 mm và độ sâu hút của tấm xẻng 480 mm giúp loại bỏ triệt để cặn bám trên sàn, cắt giảm công việc san lấp mặt bằng thủ công và cải thiện độ êm ái của đường.
Khung gầm bánh rộng ổn định giúp di chuyển đáng tin cậy trên những con dốc khắc nghiệt
Đường ray được mở rộng 3,14 m giữ áp lực mặt đất ở mức 0,19MPa để tránh bị chìm và trượt trên nền đất mềm lầy lội. Khả năng leo dốc +18° lên dốc và −25° xuống dốc thích ứng với đường dốc và đường hầm đi xuống. Tấm xẻng rộng 3,6 m thu gom bùn rộng rãi để phù hợp với việc đào hầm chuyên sâu và giảm thời gian ngừng hoạt động do tắc nghẽn.
Cấu trúc chịu tải nặng bền bỉ giúp kéo dài tuổi thọ của các bộ phận cốt lõi
Trọng lượng tổng thể 106 tấn giúp tăng cường độ ổn định khi vận hành. Các bộ phận chống mài mòn cấp mỏ được sử dụng cho bộ phận cắt và hệ thống thủy lực để giảm tỷ lệ hư hỏng dưới tải trọng đá cứng nặng và kéo dài thời gian đào hầm hiệu quả hàng tháng.
Chia nhỏ vận chuyển theo mô-đun để dễ dàng triển khai tại các mỏ lớn ở nước ngoài
Các mô-đun có thể tách rời bao gồm khung chính phía trước, băng tải giữa và khung đỡ phía sau được vận chuyển riêng biệt, với trọng lượng từng bộ phận tối đa là 9,7 tấn, phù hợp với các lối đi vận chuyển ngầm hẹp. Phù hợp với các tiêu chuẩn năng lượng mỏ quốc tế, việc lắp ráp tại chỗ được tiêu chuẩn hóa giúp rút ngắn chu kỳ vận hành.
Hỗ trợ kỹ thuật trước khi bán hàng được tùy chỉnh phù hợp với các kịch bản hard-rock
Chúng tôi thiết kế các kế hoạch phù hợp với chế độ năng lượng, bố trí vận chuyển phân chia và lịch trình đào hầm theo độ cứng của đá cục bộ, kích thước đường, phân bố độ dốc và hậu cần dưới lòng đất. Các rủi ro địa chất như đứt gãy và các lớp xen kẽ được đánh giá trước để cung cấp hỗ trợ kỹ thuật đầy đủ cho các dự án ở nước ngoài.
Dịch vụ hậu mãi toàn chu kỳ ở nước ngoài để giảm thiểu tổn thất do thời gian ngừng hoạt động
Đào tạo chuyên môn về kỹ năng vận hành đá cứng và công trường trên sườn dốc hạng nặng được thực hiện từ xa. Có sẵn các phụ tùng chính hãng cho động cơ cắt, van thủy lực và cụm truyền động; xử lý sự cố trực tuyến nhanh chóng về các lỗi liên quan đến chuyển đổi tốc độ và leo dốc đảm bảo sản xuất mỏ ổn định, năng suất cao.
